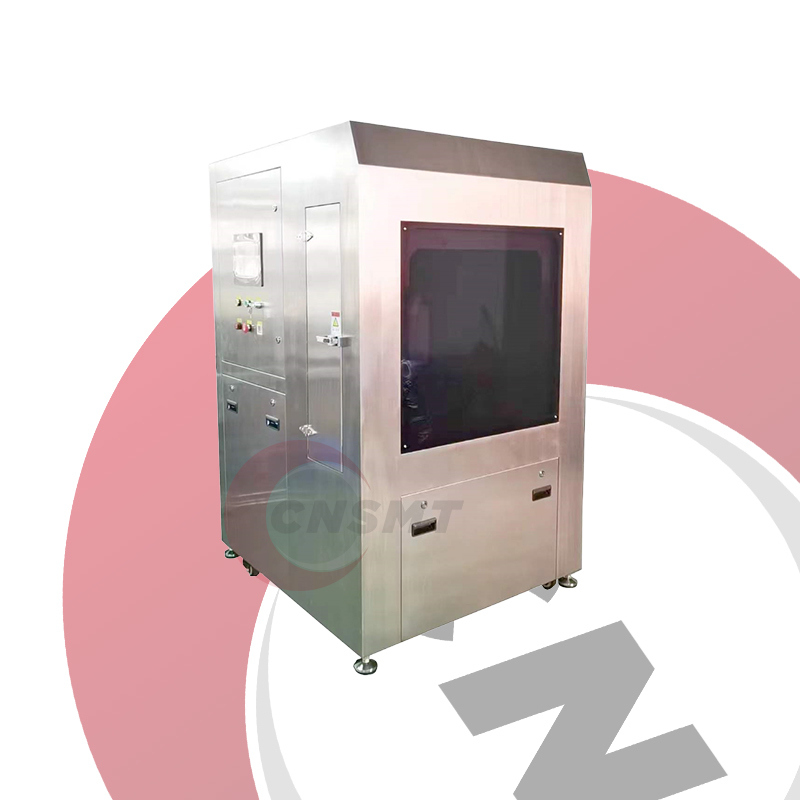

JEH-300C Offline PCB Aqueous Reinigingsmachine

JEH-300C Offline PCB Aqueous Cleaning Machine

JEH-300C Offline PCB Aqueous Cleaning Machine

I. Machine Overzicht & Kenmerken

1. Productkenmerken

De JEH-300C Offline PCBA Aqueous Cleaning Machine is een kosteneffectief batchreinigingssysteem dat verschillende residuen van elektronica en sjabloonmaskers verwijdert, inclusief maar niet beperkt tot: wateroplosbare residuen, RMA (Rosin Mildly Activated), no-clean loodvrije fluxen, galvaniseerzouten, vingerafdrukken, stof en losse soldeerkogels. Ontworpen met het offline medium-druk/hoge-flow reinigingsconcept van U.S. TDC, beschikt het over hoge efficiëntie, lage kosten en gebruiksvriendelijk onderhoud van sproeiers/leidingen.

Op maat gemaakt voor PCBA fluxreiniging met een kleine tot middelgrote capaciteit, voltooit de JEH-300C het wassen, spoelen en drogen in één enkele kamer. Het verbetert de reinigingskwaliteit voor multi-variant PCBA-reiniging. Kamer- en tankcapaciteiten kunnen worden geschaald per klantvereisten, waardoor het chemisch verbruik wordt verminderd. Voordelen zijn onder meer concurrerende prijzen, superieure prestaties, uitstekende reinigingsresultaten en een hoge kosten-prestatieverhouding, waardoor het een toonaangevende binnenlandse offline reiniger is. Gemaakt van corrosiebestendig roestvrij staal. PLC + touchscreen HMI zorgt voor intuïtieve bediening.

II. Product Highlights

• PLC + touchscreen gebruiksvriendelijk HMI-platform
• Onderhoudsgeoptimaliseerde structuur: Gereserveerde toegangspunten voor ventilatoren, filters, etc.
• Uitgebreid reinigingssysteem: Verwijdert grondig organische/anorganische oppervlakteresiduen
• Volledig geautomatiseerd proces: Wassen, spoelen, drogen voltooid in één compacte kamer
• Volledige proceszichtbaarheid: Kijkvenster met LED-verlichting voor real-time monitoring
• Grote reinigingscapaciteit: 1000mm(L)800mm(B)40mm(H) enkellaags ontwerp biedt plaats aan grotere producten en een hogere doorvoer
• Geoptimaliseerd sproeierontwerp: Geleidelijk toenemende links/rechts verdeling verbetert de efficiëntie; Verspringende boven/onder verdeling elimineert dode hoeken
• Instelbare sproeidruk: Voorkomt botsings-/spatrisico's voor kleine producten onder hoge-drukspray
• Standaard verdunningstank verwarmingssysteem: Verhoogt de efficiëntie en verkort de cyclustijd
• Grote touchscreen interface: Betrouwbaar kleurentouchscreen maakt aangepaste procesparameters mogelijk
• Hoge reinheidseisen: Ionische contaminatie voldoet aan IPC-610D Klasse III (<1.56μg/cm²) en MIL-28809 Klasse I
• Flexibele chemische menging: Handmatige toevoeging of automatische DI water/chemische verhouding mengen (5%-25%)

III. Reinigingsprocesstroom

De JEH-300C geïntegreerde offline PCBA-reiniger omvat drie procesfasen: Chemische Reinigingsfase, Puur Water Spoelfase en Hoge-Snelheid Hete Lucht Droogfase.

Laden

• Enkellaags materiaalrek (ondersteunt gelaagd laden)
• Push-pull invoerrek
• Snap-gesp deuren/ramen (gemakkelijk openen/sluiten)

Oplosmiddelreinigingsproces

• Chemische aanvulling: DI-water in tank gepompt + proportioneel chemisch reinigingsmiddel toegevoegd
• Afvoer: Na reiniging oplossing afgevoerd
• Werking: Gemengd DI-water/oplosmiddel in reinigingstank gepompt bij ingestelde temperatuur

Oplosmiddel Spoelproces

• Aanvulling: Water gepompt van externe tank naar kamer
• Werking: Water in reinigingsleidingen gepompt bij ingestelde temperatuur
• Afvoer: Oplossing afgevoerd via hulppomp

Puur Water Spoelproces

• Aanvulling: Water gepompt van externe tank naar kamer
• Werking: Water in reinigingsleidingen gepompt bij ingestelde temperatuur
• Afvoer: Oplossing afgevoerd via hulppomp

Droogproces

• Werking: Gefilterde droge lucht geforceerd in de kamer geblazen
• Luchtmes configuratie: Zorgt voor gelijkmatig drogen
• Droogtemperatuur: Omgevingstemperatuur tot 99°C

IV. Veelgestelde Vragen (FAQ)

V1: Voor welke soorten PCBA's is de JEH-300C geschikt voor reiniging?

A:
De JEH-300C is ontworpen voor kleine tot middelgrote batches, hoge-betrouwbaarheid PCBA-reiniging, inclusief:

• Verwijdering van hars/flux residuen na SMT/DIP solderen

• Soldeerpasta residuen, stof en oliën van assemblageprocessen

• Hoge-betrouwbaarheidstoepassingen (automotive, medische, lucht- en ruimtevaart elektronica)

• R&D prototyping, rework boards en flexibele kleine-batch productie

V2: Wat zijn de voordelen van aqueous cleaning ten opzichte van traditionele solvent cleaning?

A:
Aqueous cleaning biedt superieure milieu-, veiligheids- en duurzaamheidsvoordelen:

• ✅ Milieuvriendelijk: Low-VOC aqueous agenten voldoen aan RoHS/REACH-voorschriften

• ✅ Veiligheid: Niet-ontvlambaar, vermindert werkplaatsrisico's

• ✅ Compatibiliteit: Zacht voor de meeste componenten, ideaal voor complexe assemblages

• ✅ Kostenefficiëntie: Lagere verbruikskosten en eenvoudigere afvalwaterzuivering

V3: Kan de JEH-300C PCBAs reinigen met underfill of gevoelige componenten?

A:
Ja, met geoptimaliseerde protocollen:

• Instelbare sproeidruk (0,5–2 bar) en temperatuur (RT–60°C) minimaliseren stress

• Dien monsters in voor compatibiliteitsvalidatie voorafgaand aan grootschalige reiniging

• Vermijd boards met niet-verzegelde elektrolytische condensatoren, mechanische connectoren of papieren labels

V4: Hoe zorgt het systeem voor volledig drogen zonder watervlekken?

A:
Driestaps droogtechnologie:

1. Krachtig spoelen: Gedemineraliseerd water verwijdert restverontreinigingen

2. Precisie hete-luchtdrogen: Instelbare 40–80°C luchtstroom dringt door componentgaten

3. Uniforme verdamping: Kamerluchtstroomontwerp elimineert vochtvallen
   Oppervlakteweerstand na drogen >10¹⁰ Ω voldoet aan IPC-reinheidseisen.

V5: Hoe wordt procesconsistentie gegarandeerd?

A:

• Volledige automatisering: PLC/touchscreen besturingen met vooraf ingestelde reinigings-/droogrecepten

• One-touch bediening: Minimaliseert menselijke fouten

• Real-time monitoring: Temperatuur, druk en vloeistofparameters worden gevolgd; automatische foutmeldingen
