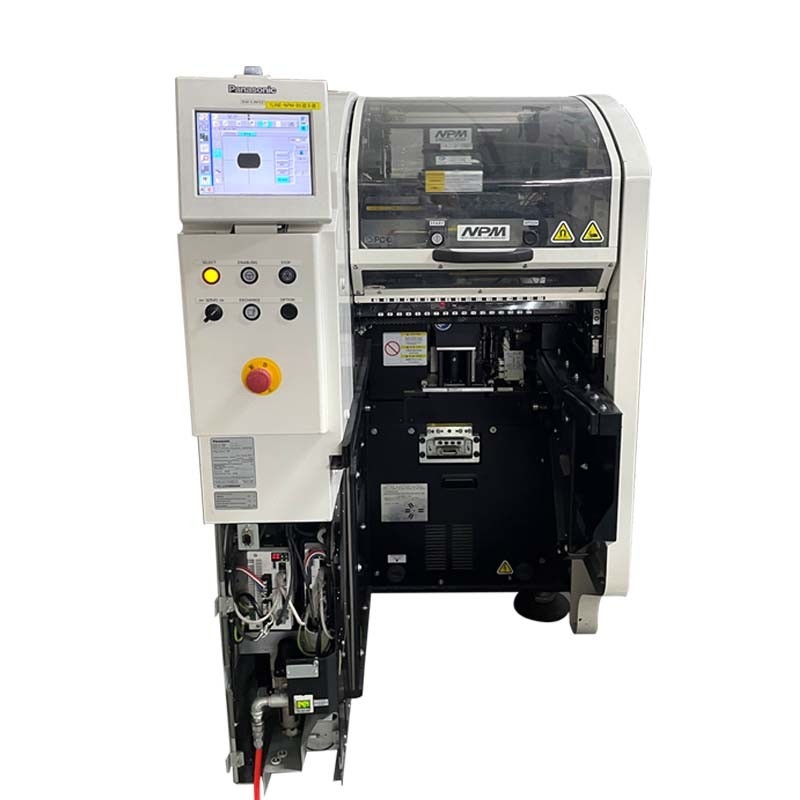

de panasonic oogst van npm-D d2 d3 en plaatsmachine

Model: Npm-D3

Raadsgrootte (mm) *1:
Dubbele Steeg: L50×W50~L510×W300
Enige Steeg: L50×W50~L510×W590
De Tijd van de raadsomschakeling:
Dubbele Steeg: seconds*Can 0 om geen 0 te zijn detacheren wanneer de cyclusduur onder 3,6 seconden is.
Enige Steeg: 3.6 seconds*When het gebruiken van de specificatie van de kort-typetransportband.
Voeding: AC200 in drie stadia, 220, 380, 400, 420, 480V, 2.7kVA
Lucht Supply*2: 0.5MPa, 100L/min (A.N.R.)
Materiaalafmetingen (mm) 2: W832×D2652×H14443*4
Gewicht: 1680kg (Hoofd slechts eenheid; kan afhankelijk van facultatieve componenten) variëren
Plaatsings Hoofdopties:

Lichtgewichtpijp 16 hoofd (met 2 wapens) - OP Hoge Productiewijze
Plaatsingssnelheid: 84.000 CPH (0,043 seconden/component)
IPC9850: 63.300 CPH*5
Plaatsingsnauwkeurigheid (Cpk≧1): ±40μm/component
Componentengrootte (mm): 0402 chip*7~L6×W6×T3
Componentenlevering:

Bandbreedte: 8/56mm
8mm Band: Maximum 68 stegen (met 8mm dunne enige spoelvoeder en dubbele spoelvoeder, kleine spoel)
Plaatsings Hoofdopties:

Lichtgewichtpijp 16 hoofd (met 2 wapens) - VAN Hoge Productiewijze
Plaatsingssnelheid: 76.000 CPH (0,047 seconden/component)
IPC9850: 57.800 CPH*5
Plaatsingsnauwkeurigheid (Cpk≧1): ±30μm/component (±25μm/component*6)
Componentengrootte (mm): 030 chip*7~L6×W6×T3
Plaatsings Hoofdopties:

12-pijp hoofd (met 2 wapens)
Plaatsingssnelheid: 69.000 CPH (0,052 seconden/component)
IPC9850: 50.700 CPH*5
Plaatsingsnauwkeurigheid (Cpk≧1): ±30μm/component
Componentengrootte (mm): 0402 chip*7~L12×W12×T6.5
Plaatsings Hoofdopties:

8-pijp hoofd (met 2 wapens)
Plaatsingssnelheid: 43.000 CPH (0,084 seconden/component)
Plaatsingsnauwkeurigheid (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP onder 12mm
Componentengrootte (mm): 0603 chip~L100×W90×T28
Stok: Max. 8 stegen, Dienblad: Max. 20 (met 1 dienbladvoeder)
Plaatsings Hoofdopties:

2-pijp hoofd (met 2 wapens)
Plaatsingssnelheid: 11.000 CPH (0,327 seconden/component)
IPC9850: 8.500 CPH (0,423 seconds/QFP)
Bandbreedte: 8/56/72/88/104mm

De de hoge snelheidsmodule van Panasonic npm-D3 het opzetten machine heeft de volgende prestatieskenmerken:

Hoge productiviteit per eenheidsgebied: Door een uitvoerige fysieke assemblageproductielijn, bereik hoge output van installatie en inspectie, en verbeter productieefficiency.

Systeemflexibiliteit: De klanten kunnen de daadwerkelijke productielijn volgens hun behoeften vrij kiezen en plaatsen vrij de positie van het het werkhoofd door de gebruiksklare functie.

Systeembeheersingsfunctie: Voer algemeen beheer van productielijnen, workshops, en fabrieken door systeemsoftware uit, met inbegrip van dynamische controle en steun voor geplande productie.

Veelvoudige opzettende opties: Npm-D3 komt met lichtgewicht 16 pijp het opzetten hoofden, 12 pijp het opzetten hoofden, 8 pijp het opzetten hoofden, en 2 pijp het opzetten hoofden, die volgens uw behoeften kunnen worden geselecteerd.

De dubbele functie van de spoordruk: Npm-D3 steunt dubbele spoordruk en met de npm-D3 dubbele machine van de spoormodule op het druk vooreind direct verbonden.

De eigenschappen van de systeemsoftware: Npm-D3 is uitgerust met diverse functies van de systeemsoftware, met inbegrip van het opzetten van het systeem van de hoogtecontrole, het systeem van de verrichtingsbegeleiding, APC systeem, de optie van de componentenkaliberbepaling, automatische machine scherpe optie, en hogere communicatie optie.

Multifunctionele productielijn: Goedkeurend dubbele spoortransportbanden, kunnen de verschillende types van substraten binnen dezelfde productielijn worden gemengd en worden veroorzaakt.

Globaal, heeft de de hoge snelheidsmodule van Panasonic npm-D3 het opzetten machine de kenmerken van hoge productiecapaciteit, hoge precisie, flexibiliteit, en veelzijdigheid, die efficiënte opzettende oplossingen verstrekken.
