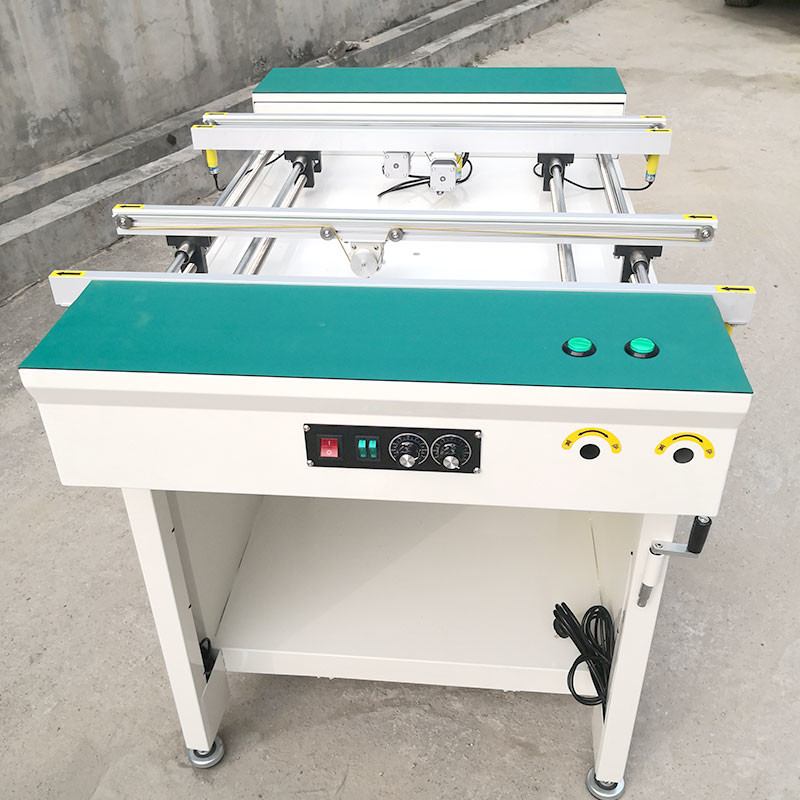

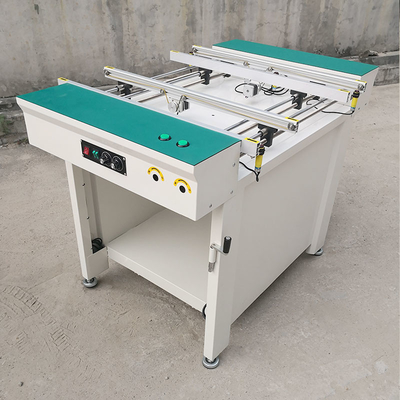

600MM de Dubbele inspectie die van de de Riemtransportband van PCB van de Spooraaneenschakeling 220V 50Hz testen

600MM de Dubbele Inspectie die van de de Riemtransportband van PCB van de Spooraaneenschakeling 220V 50Hz testen

Transportband van de het Spooraaneenschakeling van PCB de Dubbele, Dubbele het spoortransportband van SMT

Specificatie van Dubbele het spoortransportband van SMT

1. Eigenschappen
Dit product wordt gemaakt van het materiaal van de staalplaat en door bladmetaal gelast, wordt de oppervlakte elektrostatisch bespoten en gebakken, en de kleur is computerwit.
Het wordt wijd gebruikt in PCB-raadstransmissie, inspectie, het testen, bufferverbinding en andere functies op de productielijn.
Het heeft één van de belangrijkste aan te sluiten apparaten en buffer tussen twee apparaten
Het kan twee apparaten aansluiten individueel, kan ook in segmenten of in groepen worden gebruikt, en die het kan PCB-raad van specificaties ook verwerken in de technische parameters wordt gespecificeerd.
2. Technische parameters
(1) spoorlengte: 600MM (kan volgens klantenvereisten worden aangepast)
(2) de waaier van de spoorbreedte: 50MM-350MM
(3) de hoogte van de riemoppervlakte van de grond: 900mm±50mm
(4) leid spoor bevestigende partij: het voor en achter bevestigen is facultatief
(5) PCB-transmissierichting: links-rechtse right-left, facultatief
(6) het voeden snelheid: 0M/min-regelbaar 4M/min,
(7) het uitbreiden van lengte op beide einden van het gidsspoor (100mm)
(8) werkende voeding: 220V, 50Hz
(9) machtsconsumptie: ongeveer 15W
(10) Benaderend gewicht van materiaal: 65KG
(11) Verschijningsgrootte: 600MM*700MM*900MM±50MM
Drie, de belangrijkste functie
Het basisstation heeft SMEMA-signaalinterface.
Het kan met de hogere en lagere apparaten worden verbonden. Wanneer er geen raad op het basisstation is, zal het het voorapparaat een raad-vereisend signaal geven. Wanneer de raad de voor lichte het ontdekken positie of het eind bereikt, en het achterapparaat niet tijdelijk wanneer een raad wordt vereist, houdt op de riem lopend, en allebei zijn uitgerust met foto-elektrische sensoren. Op dit ogenblik, wordt een raadssignaal gegeven aan het achterapparaat, en wanneer het achterapparaat een raad vereist, de riem van het basisstationbegin opnieuw in werking te stellen, en de raad wordt geleverd aan het achterapparaat. Als het achterapparaat geen raad tijdelijk vereist, wacht de PCB-raad op het basisstation. Als er een raad in de parkeerplaats is, zal het front-end materiaal worden gecontroleerd om het werk op te schorten, en het front-end materiaal kan automatisch worden geactiveerd wanneer er een lege ruimte in het basisstation is.
Ten vierde, het transmissieprincipe
(1) de transportband van het basisstation is een antistatische brede ronde riem. De riemen aan beide kanten van het gidsspoor worden gedreven door dezelfde regelbare de snelheidsmotor van 15W door een transmissietand. Het begin en het einde van de motor worden gesignaleerd door de vraag en aanbodraad van het hogere en lagere materiaal. De controle, de eerste, het midden en het eind zijn uitgerust allen met foto-elektrische sensoren, die kunnen ontdekken of er een PCB-raad op het gidsspoor is
(2) het gidsspoor is verdeeld in een vast gidsspoor en een beweegbaar gidsspoor. De breedte van het beweegbare gidsspoor wordt aangepast door twee met elkaar verbindende glijdende staven.

Vijf, machinekenmerken
(1) gecontroleerd door de controleraad of PLC programma, volgens klantenvereisten;
(2) de foto-elektrische sensoren zijn geïnstalleerd op beide einden van het hoofd, het midden en de staart;
(3) met IO-signaalinterface;
(4) het gidsspoor kan 50MM worden aangepast-350MM;
(5) de het voeden snelheid kan door de transmissie worden aangepast;
(6) de hoogte van de riem van de grond is regelbaar;
(7) de structuur van het staalkader is stevig en duurzaam, en kan mechanisch aan de hogere en lagere materiaal verbindende platen worden verbonden;
(8) de eindepositie kan naar believen worden geplaatst door de lichtsensorpositie te bewegen.
