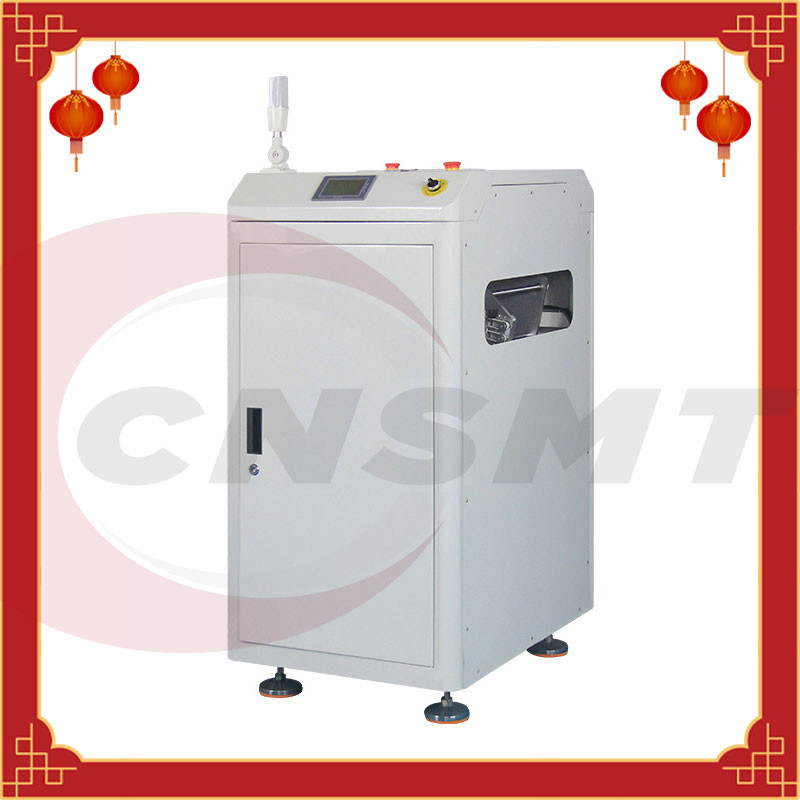

De Omschakelaarstransportband van 180 van het de Behandelingsmateriaal van Graadpcb AC 220V 60HZ PCB

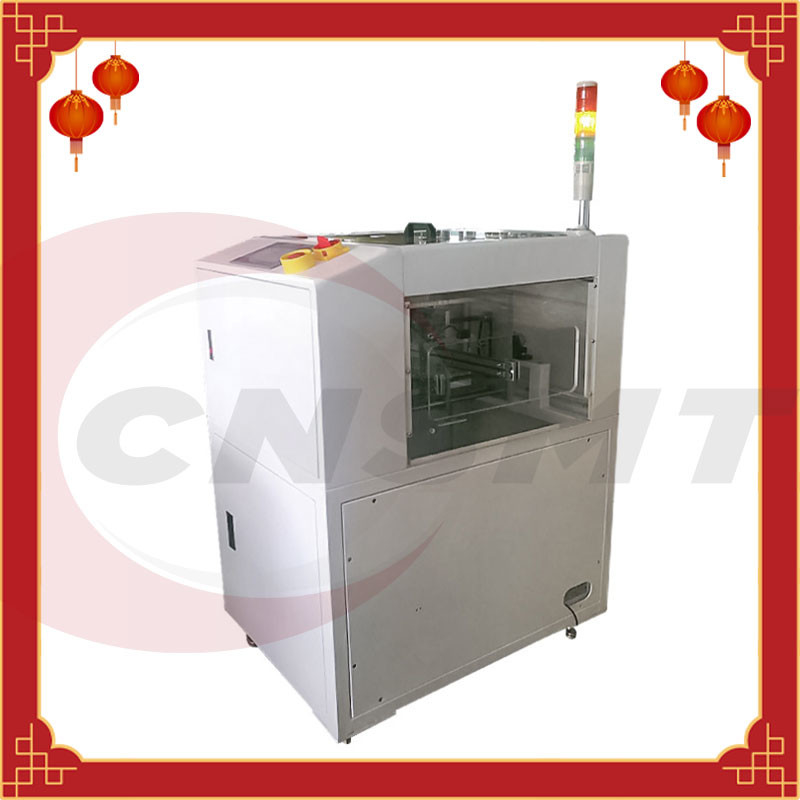

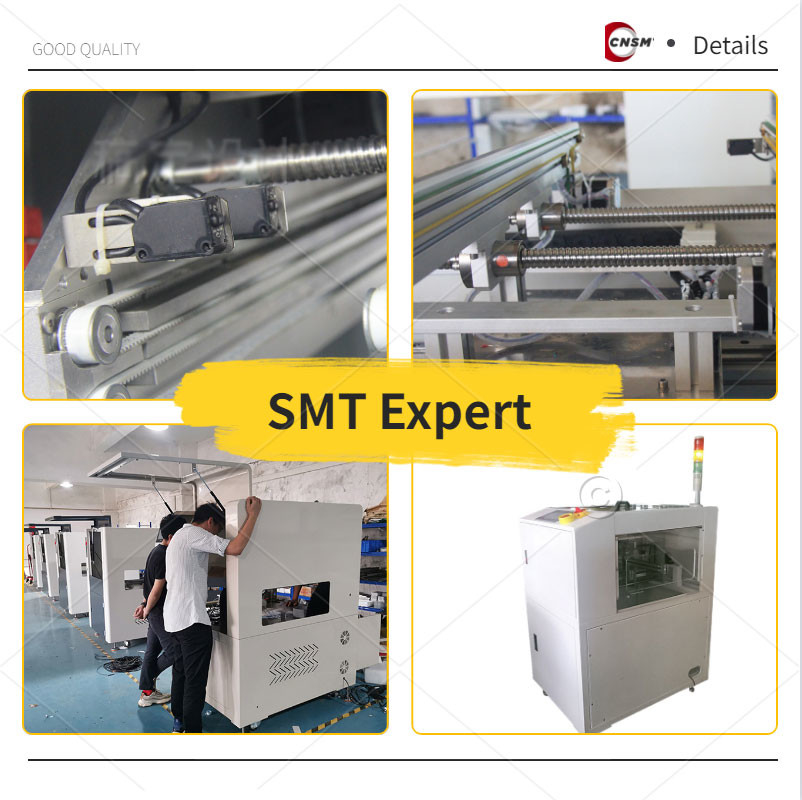

180Degree PCB-Omschakelaar transportband-CNSMT

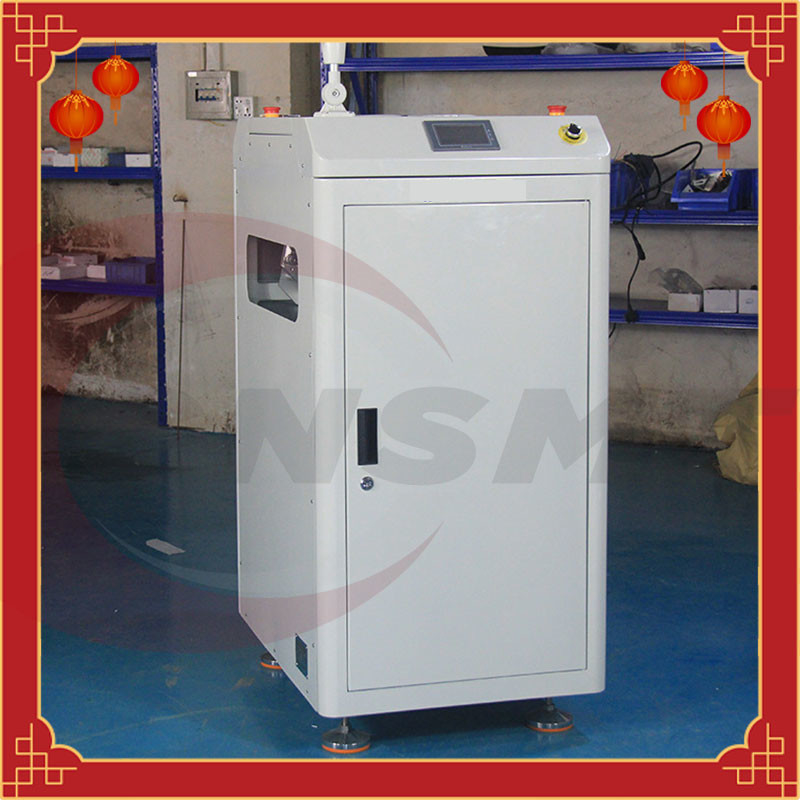

PCB-Omschakelaarstransportband
Productomschrijving
※ De hoogste veiligheidsdekking kan worden geopend om de behandeling van de machinehardware tijdens onderhoud te vergemakkelijken
※ De makkelijk te gebruiken slimme besturingsinterface van de touch screenfunctie
※ Regelbare hoeksnelheid om ervoor te zorgen dat de PCB-raad niet zal glijden
※ Het stabiele en evenwichtige apparaat van de breedteaanpassing (de schroefaanpassing van de handcontrole)
※ Kleine machinevoetafdruk
※ Compatibele SMEMA-interface
Specificatie
beschrijving | PCB-de omschakelaarstransportband wordt gebruikt om de PCB-raad weg te knippen om aan de behoeften van tweezijdige verwerking te voldoen |
Cyclusduur | Ongeveer 15 seconden |
voeding | 110-220-230V AC (gespecificeerde gebruiker), enige fase |
Elektrische lading | Maximum 180 VA |
Luchtdruk | 0.45-0.6Mpa |
het volume van de luchtstroom | Tot 30 liter/min |
Transmissiehoogte | 900±20mm (of gespecificeerde gebruiker) |
Transmissierichting | Left→right of right→left (facultatief) |
Model:
Model | Cnsmt-CV300 | Cnsmt-CV350 | Cnsmt-CV460 |
PCB-GROOTTE (L×W) ~ (L×W) | (50x50) ~ (450x300) | (50x50) ~ (450x350) | (50x50) ~ (450x460) |
Afmeting (L×W×H) | 520x520x900 | 570*570*900 | 650*650*900 |
Gewicht | Approx.110kg | 130kg | 160kg |
het werk principe
PCB schepen automatische omschakelaarstransportband in wordt gebruikt op het SMT-lijnlichaam van het elektronische product. De PCB-raadsstromen in de het draaien machine volgen, en het spoor voert 180 uit draaiend, gaat de raad van PCB van A zij, en de de raadsuitgangen van PCB van B zij binnen. Het algemene kader wordt aangepast met juiste profielen, is de oppervlakteverschijning 1.5mm bladmetaal, wordt de tikaandrijving gedreven door een stepper motor + een riem, met mechanische grens; het spoor die aandrijving vervoeren wordt gedreven door een motor + de ketting van 15W AC
Achtergrondtechniek:
PCB-de kringsraad, ook als gedrukte kringsraad wordt bekend, is leveranciers van elektroverbindingen voor elektronische componenten die. Zijn ontwerp is hoofdzakelijk lay-outontwerp.
Het belangrijkste voordeel om kringsraad te gebruiken moet bedrading en assemblage fouten zeer verminderen, en het niveau van automatisering en productiearbeidstarief verbeteren.
wegens de stijgende integratie van PCB vereist de raad, het productieproces dat zowel de voor als achterkanten van de PCB-raad moeten worden verwerkt en worden veroorzaakt.
De meeste bestaande handtikken worden gebruikt. Het het wegknippen materiaal in sommige fabrieken wordt gebruikt heeft complexe structuren en hoge verwervingskosten die.
Verpakking & Levering
Certificatie
Bedrijfsinformatie
CNSMT is de belangrijke fabrikant en supplieir voor de machines en de Oplossing van SMT met de ervaring van meer dan 10 jaar in China. En wij kunnen OEM&ODM voor SMT-handelaren ook doen, hebben wij enorm van bronnen op SMT-gebied, zelfs hebt u gebruikt of nieuw SMT-materiaal nodig of andere delen, kunnen wij u helpen de beste kwaliteit en de concurrerende kostenmachines krijgen.
Wat wij voor u kunnen doen:
※ Wij hebben onze eigen fabriek het materiaal en de apparaten van SMT maken
※ Wij hebben een professioneel team van de technichingenieur voor opbrengsmachines
※ Wij kunnen verscheidenheid van SMT-machines voor u aanpassen die uw vereisten overeenstemmen
※ Wij kopen over de hele wereld en verkopen gebruikt en nieuw SMT-materiaal
※ Wij verstrekken wereldwijd u de de lijnmachines en uitvoer van SMT volledige aan
※ Wordend de betrouwbaarste Chinese partner voor u.
FAQ
Vraag: Wat maakt tot u het beste bedrijf in China?
Antwoord: Wij zijn in de SMT-branche meer dan 10 jaar die reeds geweest, ons een stevige ervaring in de industrie geven.
Vraag: Kunt u mijn orden volgens onze aangewezen toepassing aanpassen?
Antwoord: Ja, natuurlijk! Wij kunnen orden voor onze klanten aanpassen. Wij wensen u enkel om uw vereisten of aangewezen toepassing via e-mail te verzenden. Wij zullen antwoorden op u binnen 24-48 uren van ontvangstbewijs met de beste oplossing wij op voor u zijn gekomen.
Vraag: Wat is het belangrijkste voordeel van de PCB-omschakelaarstransportband?
Antwoord: Het belangrijkste voordeel van een PCB-omschakelaarstransportband is dat u een volledig geautomatiseerde SMT-assemblage zult hebben die uw PCBs zonder de behoefte kan wegknippen aan hand behandeling. Dit is nodig om schade te verhinderen toe te schrijven aan menselijke fout.
Vraag: Is het makkelijk te gebruiken de PCB-omschakelaarstransportband?
Antwoord: Ja, is het. In feite, komen het grootste deel van onze machines met een Engels handboek dat u zal helpen de machine in termen van functies en processen meer begrijpen. De installatie en krijgen van de machine begonnen zijn ook gemakkelijk. Als meer informatie nodig is, gelieve te aarzelen niet om achter ons te contacteren zodat wij u kunnen bijstaan
Vraag: Wat is uw levertijd voor internationale orden?
Antwoord: Onze normale levertijd voor alle orden of het internationaal of lokaal is is 3 werkdagen voor verwerking en 10 werkdagen voor doorgangstijd. Gelieve te nemen nota dat het daadwerkelijke aantal dagen nog zou afhangen van uw nauwkeurige plaats. Gelieve te laten ons uw nauwkeurige plaats kennen zodat wij u een nauwkeuriger aantal dagen kunnen geven voor de levertijd van uw orden.
Vraag: Wat gebruikt u voor verpakking?
Antwoord: Normaal, gebruiken wij een brandkast voor de verpakking van uw orden. Maar als de machine meer bescherming vereist, zullen wij houten krat toevoegen. U kunt ons ook laten uw aangewezen verpakking kennen.
Vraag: Zult u beneden - betaling voor aangepaste machines vereisen?
Antwoord: Ja. Voor aangepaste machines, zullen wij neer 70% - betaling vereisen. 30% moet worden betaald zodra de machine voor verzending klaar is.
Onze Dienst
1, volledige de lijnoplossing van SMT
2, Rand het materiaalfabrikant van SMT
3, SMT-voeder, smt pijp, smt voederkaliberbepaling, PCB-karretje, voederkarretje, PCB-strorage, SMT-rubberschuiverfabrikant
4, kopen en verkopen gebruikt en nieuw YAMAHA JUKI FUJI PANASONIC SAMSUNG en de printers van de terugvloeiingsoven
5,
CNSMT is een leider en een vertrouwde op leverancier hier van alle PCB-machines in China. Wij hebben ook een hoog tevredenheidstarief van elk van onze internationale cliënten want wij in het verstrekken van slechts de hoogste-kwaliteitsproducten voor elk van uw SMT-behoeften worden gewijd.
Wij hebben een grote voorraad van alle SMT-machines, en één van de snelste verkopende PCB-machines die wij hebben is de PCB-omschakelaarstransportband. Als u een de omschakelaarstransportband van goede kwaliteitspcb zoekt, kijk niet meer, omdat wij allerlei het klaar voor levering hebben. Als u niet zeker bent opdracht te geven tot wat, ons toestaan om u te helpen!
Waarom kies CNSMT?
Dit zijn de redenen waarom u op CNSMT slechts zou moeten vertrouwen. Wij moeten hier u helpen de meest efficiënte en meest betaalbare oplossingen aan elk van uw SMT-behoeften vinden.
Als u een PCB-omschakelaarstransportband zoekt, te zien gelieve de hieronder details.
Wat is een PCB-Omschakelaarstransportband?
Een PCB-omschakelaarstransportband of ook gekend als PCB-tiktransportband, is wat u gebruikt als u de behoefte wilt elimineren aan hand behandeling PCBs wanneer aan beide kanten het wegknippen van het voor verwerking.
Het elimineren van hand behandeling is nodig, als u het risico van schade en verontreiniging tijdens het proces wilt vermijden. De PCB-omschakelaarstransportband komt in vele vormen en eigenschappen. Maar meestal, is het algemene doel van het de raad aan één kant te kunnen wegknippen om het te verwerken, en doet aan de andere kant het dan. Dit proces is geautomatiseerd, zonder de behoefte aan menselijke interventie.
De automatisering is de Sleutel aan Hoge Productiviteit
Wij allen weten dat de automatisering heel wat voordelen aan een SMT-lijn van assemblage gaat brengen. De fabrieken/de bedrijven van SMT zouden dit moeten overwegen als zij willen:
Eigenschappen van een PCB-Omschakelaarstransportband
Zoals vermeld, komt een PCB-omschakelaarstransportband in diverse modellen, eigenschappen, en functionaliteit. Maar om een paar gemeenschappelijke kenmerken enkel te noemen zult u in de meeste PCB-omschakelaarstransportbanden, de informatie zien hieronder vinden:
Technische totstandbrengingselementen:
Gebaseerd op dit, verstrekt het gebruiksmodel PCB-van de een raads het wegknippen/omschakelaar transportbandmachine die de PCB-raad kan automatisch wegknippen en een eenvoudige structuur en lage kosten heeft.
om het doel van het gebruiksmodel te bereiken, neemt het gebruiksmodel de volgende technische oplossingen over:
Een PCB-raad het draaien machine, die omvat:
Het kader heeft een eerste eind en een tweede eind;
De rolreeks wordt geschikt op het kader dicht bij het eerste eind;
Het vervoerende mechanisme wordt geschikt op het kader; het vervoerende mechanisme omvat een eerste roterende schacht, een tweede roterende schacht, een eerste motor, en een meerderheid van wederzijds uit elkaar geplaatste transportbanden.
De eerste roterende schacht wordt gevestigd op het kader dicht bij de eerste eindpositie, wordt de tweede roterende schacht gevestigd op het kader dicht bij het tweede eind, en de een aantal transportbanden worden gedreven door de eerste roterende schacht en de tweede roterende schacht;
Het het wegknippen mechanisme wordt geschikt op het kader; het het wegknippen mechanisme omvat een roterende schacht, een eerste vastklemmende strookgroep, een tweede vastklemmende strookgroep, een derde vastklemmende strookgroep, een vierde vastklemmende die strookgroep, en een sensor, en de omwentelingsschacht in het midden van het kader, de eerste vastklemmende strookgroep en de tweede vastklemmende strookgroep, de derde vastklemmende strookgroep en de vierde vastklemmende strookgroep wordt gevestigd wordt respectievelijk gevestigd aan beide kanten van de roterende schacht en met de roterende schacht verbonden.
Een groep van de klembar en een derde groep van de klembar worden gevestigd aan dezelfde kant van de roterende schacht, en de tweede groep van de klembar en de vierde groep van de klembar worden gevestigd aan dezelfde kant van de roterende schacht.
In enkele belichamingen die, omvat de eerste vastklemmende strookgroep een meerderheid van eerste het vastklemmen stroken met intervallen worden geschikt, en die de derde vastklemmende strookgroep omvat een meerderheid van derde het vastklemmen stroken met intervallen worden geschikt, en elke eerste het vastklemmen strook beantwoordt aan een eerste het vastklemmen strook. Drie het vastklemmen bars,
de eerste het vastklemmen bar en de derde het vastklemmen bar hebben een hoek van 15-40 graden; de tweede vastklemmende bargroep en de vierde vastklemmende bargroep worden gevestigd aan dezelfde kant van de roterende schacht,
de tweede groep van de klembar omvat een meerderheid van tweede klembars met intervallen worden geschikt, en die de vierde groep van de klembar omvat een meerderheid van vierde klembars met intervallen worden geschikt, en elke tweede klembar beantwoordt aan een vierde klembar die. Er is een hoek van 15-40 graden tussen de strook en de vierde het vastklemmen strook; de derde het vastklemmen strook en de vierde het vastklemmen strook worden gevestigd tussen twee aangrenzende transportbanden en zijn gevestigde lager dan de transportband;
De sensor wordt geschikt aan de kant van de transportband.
In enkele belichamingen, heeft het overdrachtmechanisme twee reeksen, en de roterende schacht van het klepmechanisme wordt gevestigd tussen de twee reeksen overdrachtmechanismen.
In enkele belichamingen, worden minstens twee sensoren verstrekt op elk transmissiemechanisme.
In enkele belichamingen, zijn de afstand tussen de transportband en de rolreeks minder dan de grootte van de kleinste kant van een PCB-raad.
In enkele belichamingen, is er een hoek van 25 graden tussen de eerste klembar en de derde klembar en tussen de tweede klembar en de vierde klembar.
De PCB-raad het draaien machine van het gebruiksmodel wordt voorzien van een rolgroep, een vervoerend mechanisme en een plaat draaiend mechanisme op het kader.
De rolgroep stuurt de PCB-raad naar het vervoerende mechanisme, en het vervoerende mechanisme stuurt de PCB-raad naar het plaat draaiende mechanisme. Tussen de twee het vastklemmen stroken, werkt het het wegknippen mechanisme om de PCB-raad aan de overkant weg te knippen, daardoor verwerkend de overkant van PCB;
het het wegknippen mechanisme is samengesteld uit een roterende schacht en een aantal het vastklemmen strokenopstelling en verslaat, en zijn structuur is eenvoudige en dure laag.
Beschrijving van de tekeningen
Figuur 1 is een schematisch diagram van de algemene structuur van een PCB-raad het wegknippen machine volgens een aangewezen belichaming van de onderhavige uitvinding;
2 zijn een schematisch die diagram van de structuur van het het wegknippen mechanisme van de PCB-het wegknippen machine in FIG. 1 wordt beschreven;
FIG. 3 is een schematische hoogste die mening van de structuur van de PCB-raad het draaien machine in FIG. 1 wordt beschreven.
Gedetailleerde manieren
om het begrip van het huidige gebruiksmodel te vergemakkelijken zal het huidige gebruiksmodel op een uitvoerigere manier met betrekking tot de relevante tekeningen worden beschreven. De aangewezen belichamingen van de onderhavige uitvinding worden getoond in de tekeningen. Nochtans, kan de onderhavige uitvinding in vele verschillende vormen worden uitgevoerd en is niet beperkt tot de hierin beschreven belichamingen.
In tegendeel, is het doel om deze belichamingen te verstrekken het begrip van de onthulling van het huidige gebruiksmodel grondiger en uitvoerig te maken.
Men zou moeten opmerken dat wanneer een element wordt doorverwezen naar zoals „wordt bevestigd aan“ een ander element, het direct op het andere element kan zijn of een centraal element ook kan aanwezig zijn. Wanneer een element met een ander element „wordt overwogen worden verbonden“, kan het direct met het andere element worden verbonden of een middenelement kan tegelijkertijd aanwezig zijn.
Tenzij anders bepaald, hierin gebruikt alle technische en wetenschappelijke termijnen hebben dezelfde betekenis zoals algemeen begrepen door die bekwaam op het technische gebied van het huidige gebruiksmodel. De terminologie in de beschrijving van het huidige gebruiksmodel wordt gebruikt is hierin slechts voor het beschrijven van specifieke belichamingen, en is niet bedoeld om het huidige gebruiksmodel te beperken dat.
Gelieve te verwijzen naar fign. 1 tot 3, PCB-raad het wegknippen machine 100 van de huidige uitvindingstikken de PCB-raad. Het wegknippen machine 100 omvat een kader 10, plaatste een rol 20, een overdrachtmechanisme 30, en een het wegknippen mechanisme 40.
Het broodje plaatste 20, zijn overdrachtmechanisme 30 en het wegknippen mechanisme 40 allen gevestigd op kader 10, en het broodje plaatste 20 wordt gebruikt voor het verbinden van tikken. Met machine 100 en ander PCB-materiaal van de raadsverwerking, wordt overdrachtmechanisme 30 gebruikt om de PCB-raad over te brengen, en het wegknippen mechanisme 40 wordt gebruikt om de PCB-raad weg te knippen.
Gelieve te verwijzen naar FIG. 1, heeft rek 10 een eerste eind 11 en een tweede eind 12. De rol plaatste 20 wordt geschikt op kader 10 dicht bij eerste eind 11, en wordt gebruikt die de PCB-raad door het voormateriaal wordt verwerkt naar vervoerend mechanisme 30 te sturen. In deze belichaming, plaatste de rol 20 omvat verscheidene rollen.
1 en 3, worden transmissiemechanisme 30 geplaatst op kader 10 en bewegen zich langs de hoogste oppervlakte van kader 10. Vervoerend mechanisme 30 omvat een eerste roterende schacht 31, een tweede roterende schacht 32, een eerste getoonde niet motor (), en een aantal wederzijds uit elkaar geplaatste transportbanden 33. Eerste roterende schacht 31 wordt gevestigd op kader 10 dicht bij eerste eind 11, en tweede roterende schacht 32 wordt gevestigd op kader 10 dicht bij tweede eind 12, is transportband 33 gekronkeld rond eerste roterende schacht 31 en tweede roterende schacht 32, en transportband 33 wordt gedreven door eerste roterende schacht 31 en tweede roterende schacht 32.
In deze belichaming, plaatsen de afstand tussen transportband 33 en de rol 20 zijn kleiner dan de grootte van de kleinste kant van een PCB-raad, om de PCB-raad te verhinderen tijdens het proces te vallen om door rolreeks 20 aan transportband 33 worden vervoerd.
1 en 2, worden draaiend mechanisme 40 geplaatst op kader 10, en omvatten een roterende die schacht 41 in het midden van kader 10, een eerste vastklemmende strookgroep 42, een tweede vastklemmende strookgroep 43, en een eerste vastklemmende die strookgroep 42 wordt geschikt met omwentelingsschacht 41 wordt verbonden. Drie vastklemmende bargroep 44, vierde vastklemmende bargroep 45 en sensor 46, eerste vastklemmende bargroep 42 en derde vastklemmende bargroep 44 beantwoorden aan elkaar en aan dezelfde kant van schacht 41 gevestigd,
tweede vastklemmende bargroep 43 en de vierde klem strookgroepen 45 aan beantwoorden en aan dezelfde kant van roterende schacht 41 respectievelijk gevestigd.
Eerste vastklemmende die bargroep 42 omvat een meerderheid van eerste het vastklemmen bars 421 met intervallen worden geschikt dat, omvat derde vastklemmende bargroep 44 een meerderheid van derde het vastklemmen bars 441 met intervallen worden geschikt, en elke eerste het vastklemmen bar 421 beantwoordt aan een derde het vastklemmen bar 441, is Er een hoek van 15-40 graden tussen eerste het vastklemmen bar 421 en derde het vastklemmen bar 441, zodat de PCB-raad tussen eerste het vastklemmen bar 421 en derde het vastklemmen bar 441 kan worden opgenomen.
In deze belichaming die, omvat de hoek tweede vastklemmende strookgroep 43 een meerderheid van tweede het vastklemmen stroken 431 met intervallen worden geschikt, en die vierde vastklemmende strookgroep 45 omvat een meerderheid van vierde het vastklemmen stroken 451 met intervallen worden geschikt, en elke tweede het vastklemmen strook 431 beantwoordt aan een vierde het vastklemmen bar 451, hebben tweede het vastklemmen bar 431 en vierde het vastklemmen bar 451 een hoek van 15-40 graden, zodat de PCB-raad tussen tweede het vastklemmen bar 431 en vierde het vastklemmen bar 451 kan worden opgenomen. In deze belichaming in het voorbeeld, is de hoek 25 graden.
Derde het vastklemmen strook 441 en vierde het vastklemmen strook 451 worden zowel gevestigd tussen twee aangrenzende transportbanden 33, als de positie zijn lager dan transportband 33.
Transportband 33 gaat automatisch binnen wanneer de PCB-raad aan eerste eind 11 van rek 10 tussen eerste het vastklemmen bar 421 en derde het vastklemmen bar 441, sensor 46 op rek 10 betekenissen wordt vervoerd dat de PCB-raad eerste het vastklemmen bar 421 en derde het vastklemmen bar 441, ingaat en de omwenteling van schacht 41 controleert om de eerste het vastklemmen bar te drijven. Strook 421 en derde het vastklemmen strook 441 worden omgekeerd aan tweede eind 12 van rek 10 en einde bij de overeenkomstige positie.
De PCB-raad valt op transportband 33 op tweede eind 12 van rek 10 en blijft worden vervoerd. Op dit ogenblik, tweede het vastklemmen strook 431 en het vierde wordt het vastklemmen bar 451 omgekeerd aan eerste eind 11 van rek 10, en de volgende partij PCB-raad gaat tussen tweede het vastklemmen bar 431 en vierde het vastklemmen bar 451 binnen, en blijft worden omgekeerd, zodat het draaien van de PCB-raad kan worden gerealiseerd.
In deze belichaming, heeft transmissiemechanisme 30 twee groepen, en roterende schacht 41 van plaat draaiend mechanisme 40 wordt gevestigd tussen de twee groepen transmissiemechanismen 30. Minstens twee sensoren 46 worden verstrekt op elk transmissiemechanisme 30. Bovendien wordt sensor 46 geschikt aan de kant van transportband 33 op kader 10 om het ontdekken van de PCB-raad te vergemakkelijken zonder de verrichting van plaat draaiend mechanisme 40 te beïnvloeden.
De bovengenoemde belichamingen drukken slechts verscheidene implementatiewijzen van het huidige gebruiksmodel uit, en hun beschrijving is vrij specifiek en uitvoerig, maar zij zouden zich niet als beperking op het bereik van het huidige gebruiksmodel moeten begrijpen. Men zou moeten erop wijzen dat voor die van gewone vaardigheid in de kunst, zonder het vertrekken van het concept het gebruiksmodel, verscheidene wijzigingen en verbeteringen kunnen worden gemaakt, en deze al daling binnen het beschermingsbereik van het gebruiksmodel. Daarom zou het werkingsgebied van bescherming van het gebruiksmodeloctrooi aan de toegevoegde eisen onderworpen moeten zijn.
