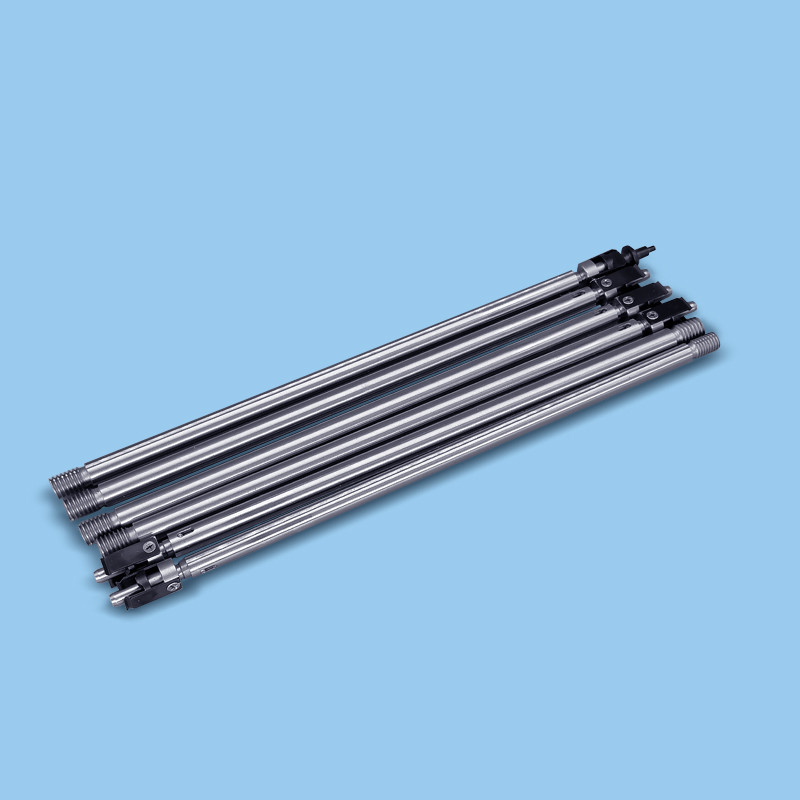

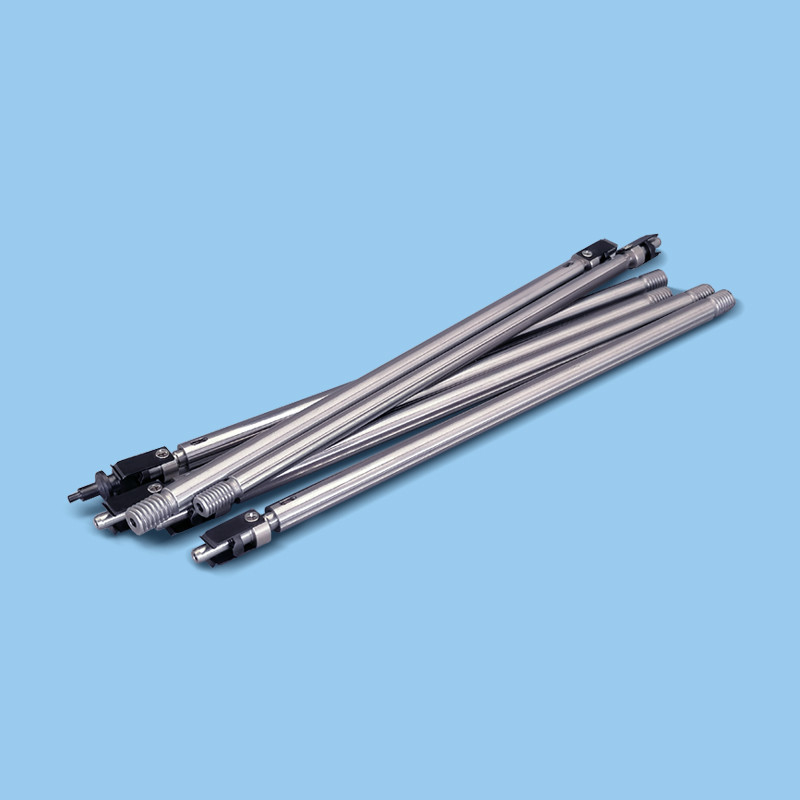

De Pijpschacht XJS 6 Latschacht 6mm van Yamaha Yv100 DIC-het met een laag bedekken

De Pijpschacht XJS 6 Latschacht 6mm van Yamaha Yv100 DIC-het Met een laag bedekken

Yamaha-pijpschacht XJS 6 hoofd van de de bron schachtnauwkeurigheid van de machinelat de waarborg vervaardiging

CNSMT is één van de grootste de pijp van smtyamaha en van de pijpschacht vervaardiging in China, stellen wij alle modellen van de smtoogst op en plaatsen machinepijp en de schacht, omvat yamahayv100 pijp, yamahayg200 pijp, de schacht van de yamahayg12 ys12 ys24 ysm10 ysm20 ysm40 pijp, de pijp van Samsung, panasonic pijp, fujipijp, jukipijp,

Achtergrondtechniek:

Mounter, ook als „mounter wordt bekend“ of de „oppervlakte zet systeem“, in de productielijn op, wordt het gevormd nadat de automaat of het schermprinter, en de oppervlakte componenten nauwkeurig wordt geplaatst door het plaatsings hoofda apparaat te bewegen op het PCB-stootkussen dat opzet;

wanneer de bestaande plaatsingsmachine in gebruik is, zullen de nutteloze onzuiverheden zoals grondstoffenresidu's en het stof grote interferentie aan de plaatsing van de raad van de spaanderkring veroorzaken en zullen ernstig de opbrengst van het product beïnvloeden.

Technische totstandbrengingselementen:

Gezien de bovengenoemde tekortkomingen van de vroegere kunst, het doel van de onderhavige uitvinding is een structuur van de pijpstaaf van de plaatsingsmachine te verstrekken, die wordt gebruikt om de nutteloze onzuiverheden zoals grondstoffenresidu's en stof op te lossen wanneer de bestaande plaatsingsmachine in de vroegere kunst in gebruik is.

Het zal heel wat interferentie aan het flardwerk van de raad van de flardkring, veroorzaken en zal ernstig de opbrengst van het product beïnvloeden.

om de bovengenoemde en andere verwante doeleinden te bereiken, verstrekt de onderhavige uitvinding een structuur van de pijpstaaf van een spaander mounter omvattend: een pijpstaaf, een zetel van de pijpstaaf en een mechanisme van de stofverwijdering, en de pijpstaaf worden bevestigd op de zetel van de pijpstaaf, wordt het mechanisme van de stofverwijdering geschikt aan de kant van de de staafzetel van de zuigingspijp.

Het mechanisme van de stofverwijdering omvat een glijdende zetel. De glijdende zetel wordt geschikt op de zijoppervlakte van de de staafzetel van de zuigingspijp en kan vrij glijden boven en beneden. De binnenkant van de glijdende zetel wordt voorzien van een blazende buis, en de hoger eindoppervlakte van de glijdende zetel wordt verstrekt Er een solenoïdeklep is, wordt de bodem van de solenoïdeklep verbonden met de blazende pijp, en de hogere kant van de glijdende zetel is uitgerust met een gasopslagapparaat. Het gasopslagapparaat wordt aangesloten aan de solenoïdeklep door een elleboog.

De positie van de zuigingspijp bij de bodem van de pijpstaaf beantwoordt aan de positie van de zuigingspijp. Één kant van het blazende hoofd wordt verbonden met de beweegbare staaf, en de bodem van de glijdende zetel wordt voorzien van een vaste staaf. De vaste staaf en de beweegbare staaf worden aangesloten door een scharniermechanisme, en de glijdende zetel is vanaf de zijoppervlakte van de zetel van de pijpstaaf. Een luchtcilinder wordt hieronder geschikt, en de telescopische staaf op de luchtcilinder wordt aangesloten aan de beweegbare staaf door een koppelstang.

Door deze technische oplossing over te nemen: wanneer de staaf van de zuigingspijp de elektronische componenten absorbeert, neer glijdt de glijdende zetel zodat het blazende hoofd en de zuigingspijp onder de staaf van de zuigingspijp op hetzelfde niveau zijn, en dan wordt de cilinder uitgebreid, en de cilinder telescopische staaf wordt gedreven door de koppelstang de beweegbare die staaf rond het scharniermechanisme roteert aan de vaste staaf wordt verbonden.

De beweegbare staaf drijft het blazende te bewegen hoofd zich. Onder de actie van de slang, verandert het blazende hoofd zijn hoek. De blazende gaten op het blazende hoofd beantwoorden aan de elektronische die componenten door de pijpstaaf worden geabsorbeerd. De solenoïdeklep wordt geopend, en het gas gaat het blazende hoofd van het gasopslagapparaat door de blazende pijp in.

Het blazende hoofd blaast op de oppervlakte van de elektronische component om stof en onzuiverheden op de oppervlakte van de elektronische component te verwijderen. Dan worden de cilinder en de glijdende zetel teruggesteld. Wanneer de staaf van de zuigingspijp de elektronische component beweegt wanneer de transportband boven de elektronische raad is, houdt op de de staafzetel van de zuigingspijp zich naar beneden het bewegen, en de glijdende zeteldia's.

Het blazende hoofd, door de actie van de luchtcilinder, de koppelstang en de beweegbare staaf, ziet direct de positie onder ogen waar de elektronische raad zal worden opgezet, en dan opent de solenoïdeklep. Het gas gaat het blazende hoofd van het gasopslagapparaat door de blazende pijp in. Het blazende hoofd blaast op de oppervlakte van de elektronische raad om stof en onzuiverheden op de oppervlakte van de elektronische raad te verwijderen.

Dan worden de cilinder en de glijdende zetel teruggesteld, en de pijpstaaf maakt de elektronische componenten aan de elektronische raad vast. superieur.

In een belichaming van de onderhavige uitvinding, wordt een het glijden groef verstrekt op de zijdieoppervlakte van de de staafzetel van de zuigingspijp aan de glijdende zetel wordt verbonden, en een glijdend spoor wordt verstrekt op de zijoppervlakte die de glijdende zetel en de de staafzetel verbinden van de zuigingspijp. De hellingen worden aangepast.

Door deze technische oplossing over te nemen: de glijdende zetel en de zetel van de pijpstaaf worden verbonden door een glijdend spoor en een het glijden groef, die de stabiliteit van de verbinding tussen de glijdende zetel en de zetel van de pijpstaaf, verbetert en de glijdende zetel op de oppervlakte van de zetel van de pijp op en neer staaf jat vergemakkelijkt.

In een belichaming van de onderhavige uitvinding, worden beide kanten van de de staafzetel van de zuigingspijp en de glijdende zetel verbonden door hydraulische telescopische cilinders.

Door deze technische oplossing over te nemen: de glijdende zetel wordt gecontroleerd om op de oppervlakte van de zetel van de pijpstaaf door de uitbreiding en de samentrekking van de hydraulische telescopische cilinder te glijden, die de nauwkeurigheid van de beweging van de diazetel verbetert en controle vergemakkelijkt.

In een belichaming van de onderhavige uitvinding, wordt een luchtinham verstrekt in het midden van de hoger eindoppervlakte van het luchtopslagapparaat, en het luchtopslagapparaat wordt aangesloten aan de hoge drukgashouder door de luchtinham.

Door deze technische regeling goed te keuren: het hoge drukgas gaat eerst het gasopslagapparaat door de luchtinham in, en gaat dan de blazende pijp door het gasopslagapparaat in ervoor zorgen, die dat de luchtdruk in elke blazende pijp verenigbaar, en verbeterend is de kwaliteit van de stofverwijdering van het mechanisme van de stofverwijdering.

In een belichaming van de onderhavige uitvinding, wordt een meerderheid van pijpstaven verstrekt op de zetel van de pijpstaaf, en het aantal blazende hoofden beantwoordt aan het aantal pijpstaven.

Door deze technische oplossing over te nemen: elke pijp op de pijpstaaf beantwoordt aan een blazend hoofd, dat de efficiency en de kwaliteit van stofverwijdering verbetert.

In een belichaming van de onderhavige uitvinding, zijn er drie cilinders, die gelijk op de oppervlakte van de glijdende zetel worden verdeeld.

Zoals hierboven vermeld, heeft de structuur van de pijpstaaf van de plaatsingsmachine van de onderhavige uitvinding de volgende gunstige gevolgen:

In het gebruiksmodel, wordt een mechanisme van de stofverwijdering geschikt aan één kant van de de staafzetel van de zuigingspijp.

Door de hoek van het blazende hoofd te veranderen, wordt de luchtstroom geblazen aan de oppervlakte van de elektronische component wanneer de staaf van de zuigingspijp de elektronische component absorbeert, en het stof op de oppervlakte van de elektronische component wordt verwijderd.

Tijdens steun, wordt de luchtstroom geblazen aan de oppervlakte van de elektronische raad om stof op de elektronische raad te verwijderen, om ervoor te zorgen dat de elektronische componenten en de elektronische raad van stof en onzuiverheden wanneer de elektronische componenten worden opgezet vrij zijn, dat effectief de het werkkwaliteit van de elektronische componentensteun verbeteren, en het mechanisme van de stofverwijdering de hoge efficiency van de stofverwijdering, eenvoudige apparatenstructuur en gemakkelijke verrichting heeft.

Beschrijving van de tekeningen

Fig. 1 toont een schematisch diagram van het vooraanzicht van een structuur van de pijpstaaf van een spaander mounter in een belichaming van de onderhavige uitvinding.

Figuur 2 toont een schematisch diagram van de rechterkantmening van de structuur van de pijpstaaf van de plaatsingsmachine in de belichaming van de onderhavige uitvinding.

Fig. 3 toont een schematisch diagram van de interne structuur van een structuur van de uitlopersstaaf van een mounter in de belichaming van het gebruiksmodel in een juiste mening.

Fig. 4 is een schematisch diagram die de interne structuur van het mechanisme van de stofverwijdering van de structuur van de pijpstaaf van de plaatsingsmachine tonen in de belichaming van de onderhavige uitvinding.

Onder hen, 1. Pijpstaaf; 2. De zetel van de pijpstaaf; 3. Hydraulische telescopische cilinder; 4. Glijdende zetel; 5. Helling; 6. Luchtopslagapparaat; 7. Cilinder; 8. Koppelstang; 9. De Haven van de luchtopname; 10, elleboog; 11, diaspoor; 12, vaste staaf; 13, beweegbare staaf; 14, blazend hoofd; 15, solenoïdeklep; 16, slang; 17, blazende pijp.

Gedetailleerde manieren

De volgende specifieke voorbeelden illustreren de implementatie van de onderhavige uitvinding. Die vertrouwd met deze technologie kunnen de andere voordelen en de gevolgen van de onderhavige die uitvinding van de inhoud gemakkelijk begrijpen in deze specificatie wordt onthuld.

Gelieve te verwijzen naar Figuur 1 aan Figuur 4. Men zou moeten opmerken dat de structuur, verhouding, grootte, enz. in de begeleidende tekeningen in deze specificatie wordt de de getoond slechts worden gebruikt die de inhoud aan te passen in de specificatie voor het begrip en het lezen van die wordt onthuld vertrouwd met deze technologie, en niet bedoeld zijn om de implementatie van dit gebruiksmodel te beperken dat.

Daarom heeft het geen technische betekenis. Om het even welke structurele wijziging, evenredige verhoudingsverandering, of grootteaanpassing zouden nog binnen het werkingsgebied van de technische die inhoud moeten vallen door het gebruiksmodel wordt onthuld kunnen worden behandeld.

Tegelijkertijd, zijn de termijnen zoals „bovenleer“, „lager“, „weggegaan“, „juist“, „midden“ en „één“ aangehaald in deze specificatie slechts voor gemak van beschrijving en niet gebruikt om de tekst te beperken. Het bereik van het gebruiksmodel dat kunnen worden uitgevoerd zal, de verandering of de aanpassing van zijn relatieve verhouding, zonder aanzienlijke veranderingen in de technische inhoud, ook beschouwd worden als werkingsgebied van implementatie van het gebruiksmodel.

Het verwijzen naar Cijfer

1, de onderhavige uitvinding verstrekt een structuur van de pijpstaaf van een spaander mounter omvattend: een pijpstaaf 1, een zetel 2 van de pijpstaaf en een mechanisme van de stofverwijdering. Pijpstaaf 1 wordt bevestigd op zetel 2 van de pijpstaaf. Het mechanisme van de stofverwijdering wordt geschikt aan de kant van de staafzetel 2 van de zuigingspijp. Het mechanisme van de stofverwijdering omvat een glijdende zetel 4, die op de oppervlakte van één kant van zetel 2 van de pijpstaaf wordt geschikt en boven en beneden vrij glijdt. De binnenkant van glijdende zetel 4 wordt voorzien van een blazende buis 17, wordt de hoger eindoppervlakte van glijdende zetel 4 voorzien van een solenoïdeklep 15, wordt de bodem van solenoïdeklep 15 verbonden aan een blazende pijp 17, en de hogere kant van glijdende zetel 4 wordt voorzien van een gasopslagapparaat 6 dat aan solenoïdeklep 15 door een elleboog 10, wordt aangesloten en de bodem van trachee 17 wordt verbonden met een blazend hoofd 14 door een slang 16 blaast. De positie van blazend hoofd 14 beantwoordt aan de positie van de zuigingspijp bij de bodem van pijpstaaf 1. Één kant van blazend hoofd 14 wordt verbonden met een beweegbare staaf 13, en de bodem van glijdende zetel 4 wordt voorzien van een vaste staaf 12. Vaste staaf 12 en beweegbare staaf 13 worden aangesloten door een scharniermechanisme. Een luchtcilinder 7 wordt verstrekt onder de zijoppervlakte van glijdende zetel 4 vanaf zetel 2 van de pijpstaaf, en de telescopische staaf op luchtcilinder 7 wordt aangesloten aan beweegbare staaf 13 door een koppelstang 8.

Een diagroef 5 wordt verstrekt op de zijdieoppervlakte van zetel 2 van de pijpstaaf aan glijdende zetel 4 wordt verbonden, en een diaspoor 11 wordt op de zijdieoppervlakte van diazetel 4 verstrekt aan zetel 2 wordt verbonden van de pijpstaaf, en diaspoor 11 en diagroef 5 worden verstrekt. Werk samen.

De staafzetel 2 van de zuigingspijp en glijdende zetel 4 worden verbonden door hydraulische telescopische cilinders 3 aan beide kanten.

Een luchtinham 9 wordt verstrekt in het midden van de hoger eindoppervlakte van luchtopslagapparaat 6, en luchtopslagapparaat 6 wordt aangesloten aan een hoge drukgashouder door luchtinham 9.

Een meerderheid van staven 1 wordt van de zuigingspijp verstrekt op de staafzetel 2 van de zuigingspijp, en het aantal blazende hoofden 14 beantwoordt aan het aantal staven 1 van de zuigingspijp.

Er zijn drie cilinders 7 die gelijk op de oppervlakte van glijdende zetel 4 worden verdeeld.

Om samen te vatten, is het huidige gebruiksmodel uitgerust met een mechanisme van de stofverwijdering aan de kant van de de staafzetel van de zuigingspijp. Door de hoek van het blazende hoofd te veranderen, wanneer de staaf van de zuigingspijp de elektronische componenten absorbeert, wordt de luchtstroom geblazen aan de oppervlakte van de elektronische componenten om stof op de oppervlakte van de elektronische componenten te verwijderen. ,

Wanneer het opzetten van elektronische componenten, wordt de luchtstroom geblazen aan de oppervlakte van de elektronische raad om stof op de elektronische raad te verwijderen, om ervoor te zorgen dat de elektronische componenten en de elektronische raad van stof en onzuiverheden wanneer de elektronische componenten worden opgezet vrij zijn,

welke effectief de steun van elektronische componenten verbetert is de het werk kwaliteit van het mechanisme van de stofverwijdering hoog, is de efficiency van de stofverwijdering van het mechanisme van de stofverwijdering hoog, is het apparatenmechanisme eenvoudig, en de verrichting is eenvoudig. Daarom overwint het gebruiksmodel effectief diverse tekortkomingen in de vroegere kunst en heeft een hoge industriële waarde.

De bovengenoemde belichamingen illustreren slechts exemplarily de principes en de gevolgen van het huidige gebruiksmodel, en niet gebruikt om het huidige gebruiksmodel te beperken. Iedereen vertrouwd met deze technologie kan de bovengenoemde belichamingen wijzigen of veranderen zonder het vertrekken van de geest en het werkingsgebied van de onderhavige uitvinding.

Daarom zouden alle gelijkwaardige die wijzigingen of veranderingen door die met gewone kennis op het technische gebied zonder het vertrekken van de geest en de technische die ideeën worden voltooid door het huidige gebruiksmodel wordt onthuld nog door de eisen van het huidige gebruiksmodel moeten worden behandeld.
