Xenonlamp die Constant Temperature Humidity Chamber 340nm verouderen

Xenonlamp die Constant Temperature Humidity Chamber 340nm verouderen

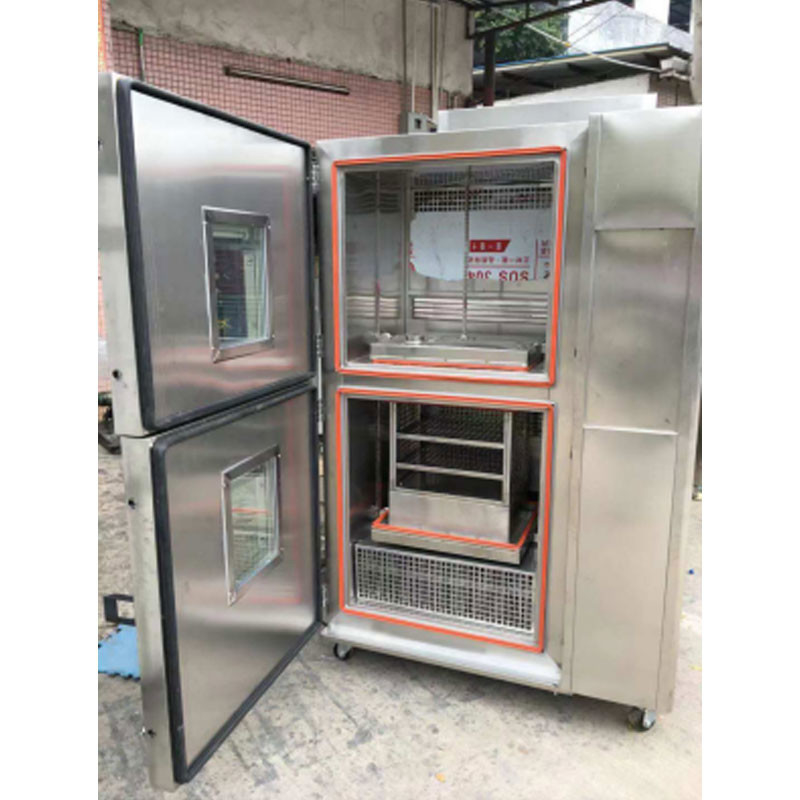

De hete en koude kamer van de schoktest, Constant Temperature Humidity Chamber

1. Prestatie-indicators:
1. Productnaam: de doos van de thermische schoktest (twee dozen van mobiel)
Model: Xm-TIP150
2. Steekproefbeperkingen:
Dit testmateriaal verbiedt:
Test en opslag van steekproeven van brandbaar, explosief, en vluchtige stoffen
Test en opslag van corrosieve materiële steekproeven
Het testen of opslag van biologische monsters
Test en opslag van sterke elektromagnetische emissie bronsteekproeven
3. Volume en grootte:
3.1 nominaal intern volume (l): 80
3.2 het werk ruimtegrootte (mm): W 400×H 400×500
3.4 afmetingen (mm): W 1750×H 1980×D 1300
4. Prestaties:
4.1 testomgevingvoorwaarden:
Het materiaal wordt omringd door vlotte luchtstroom, geen hoog-concentratiestof, geen corrosief of brandbaar of explosief gas
Milieutemperatuur: 5~30℃
Relatieve vochtigheid: ≤85%RH
4.2 testmethode:
4.2.1 de waaier van de temperatuurschok: -40℃~+150℃
4.2.2 bovengrens van temperatuur in streek op hoge temperatuur: 150℃
4.2.3 ondergrens van temperatuur in lage temperatuurstreek: -40℃
4.2.4 temperatuurschommeling op steekproefgebied: ±1.0℃ (bij constante temperatuur)
4.2.5 temperatuuruniformiteit: ±2.0℃
4.2.6 het verwarmen tijd in streek op hoge temperatuur: 25℃~150℃<35min
4.2.7 het koelen tijd in lage temperatuurstreek: 25℃~-40℃<70min
4.2.8 de tijd van de temperatuurterugwinning: ≤ 5min
4.2.9 de omzettingstijd van het steekproefrek: ≤10s
4.2.10 Effectmethode: beweging boven en beneden het mandtype
4.2.11 voldoe aan de testnormen:
GB/T2423.1-1989 lage temperatuurtestmethode;
GB/T2423.2-1989 testmethode op hoge temperatuur;
GB/T2423.22-1989 de test van de temperatuurverandering;
GJB150.5-86 de test van de temperatuurschok;
GJB360.7-87 de test van de temperatuurschok;
De test van de de temperatuurschok van GJB367.2-87 405.

2. Functieinleiding:
1. Structurele eigenschappen:
1.1 de structuur van de isolatiebijlage:
Samengesteld uit drie delen: serre op hoge temperatuur, serre bij lage temperatuur, en laboratorium
Buitenmuur: de uitstekende kwaliteit koudgewalste elektrostatische nevel van de staalplaat
Binnenmuur: SUS304 roestvrij staalplaat
Isolatiemateriaal: polyurethaanschuim en glasvezel
1.2 airconditioningskanaal:
Ventilator, verwarmer, evaporator, temperatuursensor, over--temperatuurvoorbehoedsmiddel
1.3 poort:
1.3.1 enige deur
1.3.2 het isolerende venster van de glasobservatie voor hittedistributie en condensatiepreventie op de deur
1.3.3 condensatiepreventie elektrisch het verwarmen apparaat voor deurkader
1.3.4 uitgerust met 2 binnenverlichting 9w/AC220V
1.4 controlebord (op het de controlekabinet van de machtsdistributie):
De vertoning van de temperatuurcontrole, verrichtingsknopen, lichte schakelaar, enz.
1.5 steekproefrek:
1.5.1 het rek van de roestvrij staalsteekproef per bewegend diaspoor boven en beneden gebruik een dubbelwerkende cilinder wordt geleid om stal en zelfs macht te verstrekken die. Het plaatsende apparaat van het steekproefrek keurt een indirecte elektrische die sensor goed door Duitsland FESTO wordt geproduceerd.
1.5.2 Load-bearing capaciteit van steekproefrek: ≤20Kg
1.6 pneumatische cilinder:
1.6.1 voor het drijven van elke demper wanneer blootgesteld aan omgevingstemperatuur op hoge temperatuur, en lage temperatuur
1.7 de controlekabinet van de machtsdistributie:
Zoemer, distributieraad, de stroomonderbreker van de hoofdmachtslekkage
1.8 verwarmer:
1.8.1 verwarmermateriaal: roestvrij staal elektrische het verwarmen buis
1.8.2 de wijze van de verwarmercontrole: de aanpassing van de de impulsbreedte van de niet-contactperiode, SSR (relais in vaste toestand)
1.9 lawaai: ≤70db
2. Koelingssysteem:
2.1 het werk wijze: luchtgekoelde mechanische de koelingswijze van de compressiecascade
2.2 koelingscompressor: de originele ingevoerde Franse compressor van „Taikang“
2.3 evaporatorontvochtigingstoestel: finned warmtewisselaar
2.4 gaspedaalapparaat: thermische uitbreidingsklep, haarvat
2.5 verdampingscondensator: gesoldeerde plaatwarmtewisselaar (voor cascademachine)
2.6 de wijze van de ijskastcontrole:
2.6.1 PID van het controlesysteem past automatisch de exploitatievoorwaarden van de ijskast volgens de beproevingsomstandigheden aan
2.6.2 verdampende druk regelende klep
2.6.3 compressorterugkeer luchtkoelingskring
2.6.4 energieregelgeving lijn
2.7 koelmiddel: R404A/R23 (de index van de ozonuitputting is 0)
2.8 andere:
2.8.1 alle belangrijke elektrocomponenten keuren internationale merkproducten goed van uitstekende kwaliteit
2.8.2 de compressor koelventilator is de standaardconfiguratie van de originele Franse Taikang-fabriek
3. Elektrocontrolesysteem:
3.1 controlemechanisme (model)
TATO 5188

3.2 vertoning: 7 " TFT-kleurenlcd touch screen
3.3 verrichtingswijze: programmawijze, vaste waardewijze
3.4 plaatsende methode: Chinees/Engels menu, touch screeninput
3.5 de capaciteit van het programmageheugen: 127 gebruikersprogramma's (kan door zich worden geprogrammeerd en worden gewijzigd)
3.6 de plaatsende Tijd van de aanwijzingswaaier: 1 minuut aan 99 uren en 59 minuten, cyclus: 1 tot 32000 cycli
3.7 resolutie ± 0.1℃
3.8 ingevoerd: PT100 platinaweerstand
3.9 controlemethode: PID controle
3.10 hulpfuncties: Tijdopnemer, over--temperatuurbescherming, boven en beneden windselectie van de sensor, stroomuitvalbescherming, alarmverslag, het verslag van de testkromme, testpauze, de vertoning van de programma lopende tijd
4. Het apparaat van de veiligheidsbescherming
4.1 koelingssysteem:
4.1.1 compressoroverdruk
4.1.2 de compressormotor is oververhit
4.1.3 te sterke intensiteit van compressormotor
4.2 laboratorium:
4.2.1 regelbare over--temperatuurbescherming
4.2.2 grens over temperatuur van airconditioningskanaal
4.2.3 de ventilatormotor is oververhit
4.3 andere:
4.3.1 de de totale opeenvolging van de machtsfase en bescherming van het faseverlies
4.3.2 lekkagebescherming
4.3.3 de bescherming van de ladingskortsluiting
5. Andere configuraties:
Machtskabel: AC380V, vijf-draad in drie stadia, is de kabelspecificatie 5*10mm2, is de kabellengte 3 meters.
6. Voorwaarden van gebruik (de volgende voorwaarden worden gewaarborgd door de gebruiker):
6.1 trefpunt:
6.1.1 de grond is vlak, goed - geventileerd, vrij van brandbaar, explosief, corrosief gas en stof
6.1.2 er is dichtbij geen sterke elektromagnetische stralingsbron
6.1.3 er is een afvoerkanaal van de drainagevloer dichtbij het materiaal (binnen 2 meters van de koelingseenheid)
6.1.4 maalde load-bearing capaciteit van de plaats: niet minder dan 500kg/m2
6.1.5 ruimte van het verlof de juiste onderhoud rond het materiaal
6.2 milieuvoorwaarden:
6.2.1 temperatuur: 5℃~30℃
6.2.2 relatieve vochtigheid: ≤ 85%RH
6.2.3 luchtdruk: 86~106kpa
6.3 voeding: AC380V four-wire + beschermende gronddraad in drie stadia
6.3.1 machtscapaciteit: 20,0 KW
6.4 eisen ten aanzien van opslagmilieu:
6.4.1 wanneer het materiaal niet werkt, zou de temperatuur van het milieu binnen +0~45℃ moeten worden gehouden
