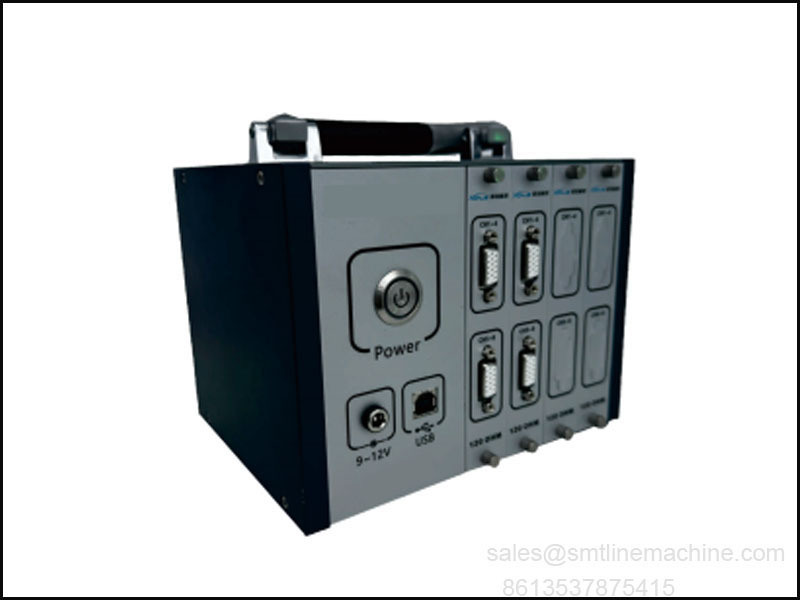

Draagbare spanningsmeter CN-YL8C

CN-YL8C Draagbare Spanningstester

CNYL8C is een compact en draagbaar spanningsmeetapparaat, ontworpen voor diverse spanningsmetingen in de elektronica-industrie. Het wordt veel gebruikt voor spanningsmetingen bij PCB-depaneling, ICT (InCircuit Test), FCT (Functional Test), assemblage en valtesten, en meer.

Belangrijkste Toepassingen

PCB Depaneling Spanningstesten: Detecteert mechanische spanning tijdens het depanelingsproces om scheuren in componenten of soldeerverbindingen te voorkomen.
ICT Spanningstesten: Meet spanning tijdens incircuittesten om schade aan de printplaat door testprobes te voorkomen.
FCT Spanningstesten: Zorgt ervoor dat de klemkracht tijdens functionele testen de veilige spanningsniveaus niet overschrijdt.
Assemblageproces Spanningstesten: Evalueert spanning tijdens schroefbevestiging, componenten perspassing en andere assemblagebewerkingen.
Valimpact Spanningstesten: Simuleert spanning veroorzaakt door productvallen tijdens transport of gebruik.

Software Kenmerken

Gebruiksvriendelijke Interface: Gemakkelijk te leren en te bedienen, ideaal voor productiemedewerkers.

Productvoordelen

Draagbaar Ontwerp: Lichtgewicht en compact, geschikt voor gebruik op productielijnen, QC-stations of in laboratoria.
Multi-kanaal Ondersteuning: Verbindt meerdere rekstrookjes voor efficiënt, gelijktijdig testen.
Industriële Betrouwbaarheid: Ontworpen voor langdurig gebruik in veeleisende industriële omgevingen.
Zeer Gevoelige Sensoren: Legt microdeformaties nauwkeurig vast voor precieze analyse.

CN-YL8C Draagbare Spanningstester  kenmerken

CNYL8C Draagbare Spanningstester
Hier is de Engelse versie van uw technische beschrijving voor de CNYL8C Draagbare Spanningstester, inclusief het modulaire ontwerp en prestatiedetails:

Technische Kenmerken van CNYL8C Draagbare Spanningstester

Modulair Ontwerp:
Elke rekstrookjesmodule wordt geleverd met 8 of 4 acquisitiekanalen (afhankelijk van het module type). Het systeem is niet uitbreidbaar, wat zorgt voor stabiele en betrouwbare prestaties.

USB-connectiviteit & Gegevensloggen:
Verbindt met een hostcomputer via USB en ondersteunt langdurige gegevensopslag rechtstreeks op de harde schijf van de pc, ideaal voor continue monitoring en analyse.

Rekstrookje Compatibiliteit:
Ondersteunt zowel 120Ω als 350Ω rekstrookjes, afhankelijk van het type module dat wordt gebruikt.

Hoge Bemonsteringsfrequentie:
Bereikt een maximale bemonsteringsfrequentie van 10 kHz, zelfs wanneer alle 8 of 4 kanalen tegelijkertijd bemonsteren, wat zorgt voor nauwkeurige en snelle data-acquisitie.

Gebruiksvriendelijke Interface:
Het bedieningsmenu wordt weergegeven in een dialoogvenster met een Chinese interface. Ontworpen voor eenvoud en efficiëntie, kunnen gebruikers snel aan de slag zonder complexe installatie.

Naleving van Internationale Normen:
Volledig in overeenstemming met Intel-normen voor rekstrookjestesten en IPC9704-spanningsmeetnormen, wat zorgt voor wereldwijde benchmarking bij betrouwbaarheidstesten.

Rapportage met Één Klik:
Genereert automatisch gedetailleerde testrapporten met slechts één klik, inclusief “Geslaagd” of “Gefaald” beoordeling op basis van spanningsmetingsdrempels — ideaal voor snelle en efficiënte kwaliteitscontrole.

CN-YL8C Draagbare Spanningstester Specificatie

FAQ GIDS – CNYL8C Draagbare Spanningstester

1. Waar wordt de CNYL8C voor gebruikt?

De CNYL8C is een draagbare spanningstester ontworpen om mechanische spanning in PCB-boards en elektronische assemblages te meten. Het wordt vaak gebruikt voor:

PCB depaneling spanningsmetingen
ICT/FCT fixture spanningsanalyse
Assemblageproces spanningsmonitoring
Val/impact simulatietesten

2. Hoeveel kanalen ondersteunt het apparaat?

Elke module biedt 8 of 4 analoge ingangskanalen. Het systeem is ontworpen met een niet-uitbreidbare modulaire structuur voor stabiliteit en precisie.

3. Wat is de maximale bemonsteringsfrequentie?

Het apparaat ondersteunt een maximale bemonsteringsfrequentie van 80KS/s per chassis, met de mogelijkheid tot gelijktijdige bemonstering met meerdere kanalen.

4. Welke soorten rekstrookjes worden ondersteund?

CNYL8C ondersteunt 120Ω rekstrookjes en is compatibel met 1/4 Wheatstone brug configuraties, waardoor het geschikt is voor een breed scala aan industriële toepassingen.

5. Wat is de resolutie en nauwkeurigheid?

24bit ADC resolutie
Conversie nauwkeurigheid: 3.5062 nV/V/LSB
Versterkingsfout: 0.02% (onder 25°C ±5°C gekalibreerde omstandigheden)
Volledig bereik: +29.4 mV/V (+62500µε / 55500µε)

6. Kan het systeem automatisch rapporten genereren?

Ja, het ondersteunt automatische rapportgeneratie met één klik, inclusief Geslaagd/Gefaald beoordeling op basis van Intel rekstrookjesnormen en IPC9704. Deze functie verbetert de testefficiëntie en consistentie aanzienlijk.

7. Hoe worden gegevens opgeslagen en overgedragen?

De CNYL8C maakt verbinding met een hostcomputer via USB 2.0 en ondersteunt langdurige gegevensopslag rechtstreeks op de harde schijf van de computer.

8. Welke voeding is vereist?

Het werkt met 11–30VDC of 220VAC, geschikt voor flexibel gebruik in productieomgevingen.

9. Wat is het beschermingsniveau van het systeem?

Het beschikt over IP40-bescherming, ontworpen voor gebruik binnenshuis in laboratoria, QA-afdelingen of geautomatiseerde productielijnen.

10. Is de software gemakkelijk te gebruiken?

Ja. De software is dialooggebaseerd met een Chinese interface, ontworpen voor snel leren, eenvoudige bediening en minimale installatietijd.

11. Is de CNYL8C op voorraad en direct te bestellen?

Ja, we hebben een kant-en-klare voorraad beschikbaar voor snelle verzending.
Snelle levering is gegarandeerd voor binnenlandse en internationale bestellingen.
We exporteren naar meerdere landen wereldwijd, met ervaring in wereldwijde logistiek.
We bieden uitgebreide aftersales ondersteuning, inclusief technische assistentie, training en garantieservice.
