MATERIAAL van de de ASSEMBLAGEproductielijn van PCB van economie het semi-AUTOsmt
Wij verstrekken u zowel de semi auto als volledige automatische machines van de smdassemblage in China

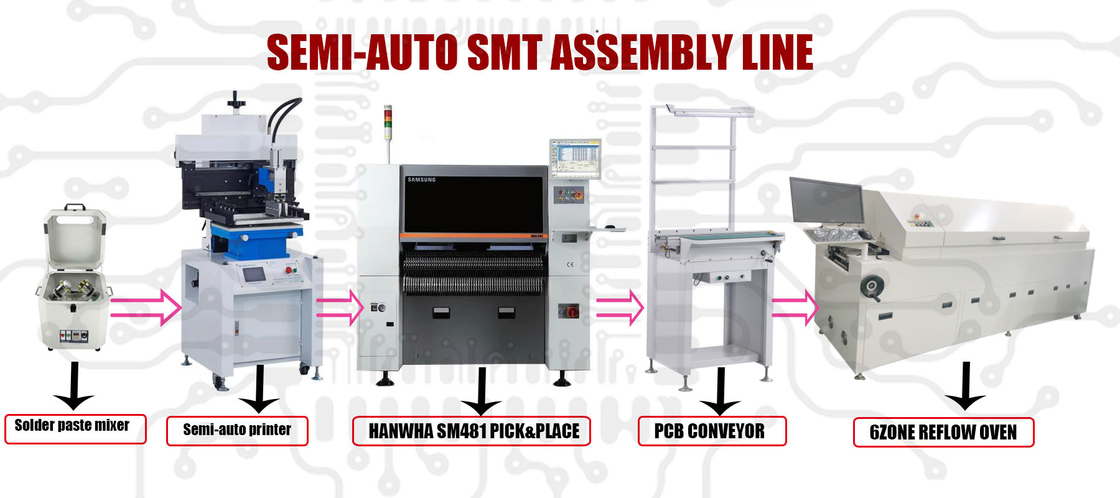

Deze semi auto matic lijn met inbegrip van blaasbalgmachines (kan ook veranderen afhangt van uw vereisten)
1, de mixer van het Soldeerseldeeg
De semi auto matic van het het soldeerseldeeg van de smtproductielijn de mixerspecificatie:
| De mixer werkend voltage van het soldeerseldeeg | Voeding: AC220V/110V OPTIE |
| De mixer lopende snelheid van het soldeerseldeeg | Wapenrotationspeed1400rpm revolutie: 400RPM snelheidsverhouding: 4:11400rpm omwenteling: 350PRM |
| De mixer van het soldeerseldeeg het werk capaciteit | |
| Container | 500 g/1000 g (de inrichting moet worden vervangen) |
| Beweeg twee blikken tegelijkertijd van soldeerseldeeg | 500G1000g één/Twee container verrichting. |
| De mixer die van het soldeerseldeeg tijd mengen | Workingtimer1-99 digitaal regelbare notulen |
| De mixerverrichting van het soldeerseldeeg | Operationele lichte aanrakingsknoop, gemakkelijk te werken |
| De functie van de de mixerinrichting van het soldeerseldeeg | Het houden van universele inrichting, geschikt voor allerlei het deegblikken van het merksoldeersel |
| De mixer lopend lawaai van het soldeerseldeeg | Lawaai laag lopend lawaai <35db> |
2, Standaard semi autostencilprinter voor de lopende band van SMD
| Drukgebied | 300×400mm/500/600/800 OPTIE |
| Substraatgrootte | 300×500mm |
| De dikte van het substraat | 0.22.2mm |
| Vaste drukpositie | PCB Buiten of Pin Positioning |
| Grondplaat verfijning | Voorzijde/Back±10mm R/L±10mm |
| Drukprecisie | ±0.05mm |
| Machineherhaalbaarheid | ±0.02mm |
| De minimumafstand tussen | 0.35mm |
| Het gebruik van luchtcompressor | 4-6Kgf/Cm2 |
| Gebruik de voeding | 220V 50/60Hz 100W |
| Machinegrootte L * W * H | 800×1000×1650mm/ |
| Machinegewicht | 300Kg |
| interface | Het Engels/Chinees |
3, SM481 PLUS Hanwha-oogst en plaatsmachine
SPECIFICATIE:
1, ontwerp van het 10 mond het enige wapen, de maximumsnelheid kan 40000CPH bereiken.
2, het gebruik van vliegende camera + vaste cameraidentificatie, verbeteren zeer de capaciteit van grote componenten opzetten.
Naast het gewone zetten de materialen binnen 0402 op, heeft het uitstekende stabiliteit in onderstel BGA, IC, CSP en andere grote en middelgrote materialen.
3, monorailontwerp, de facultatieve maximumpcb-configuratie van de inputgrootte 1500x460.
SMT-DE TRANSPORTBANDspecificatie VAN PCB:
| Model | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| Overzichtsgrootte | 500*670*880 mm | 600*670*880 mm | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| PCB-breedte | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| Overdrachtsnelheid | 0-12m/Min | |||||
| Transportband Direcion | Linker-righgt/right-LINKERZIJDE | |||||
| Voeding | AC220V/110V 50/60HZ | |||||
| Hoofdmotormacht | 15W | |||||
| De Rand van spoorfiexed | vaste voorzijde (vast achter) | |||||
| Vervoerhoogte | 900±20mm | |||||
| Netto gewicht | 41kg | 48.7kg | 48.9kg | 55KG | ||
6ZONE SMT-TERUGVLOEIINGSoven VOOR DE LOPENDE BAND VAN SMD:
| Machinegegevens |
| Modelgrootte: L3800×W1000×H1450mm |
| Voeding: 3¢ 380V 100A 50/60HZ |
| Beginnende macht: 0KW normale het werk macht 6.0KW |
| Gewicht: 700KG |
| Transmissiedeel |
| Roestvrij staal B-Vormige netwerkriem + zwart gemaakt en verhard gidsspoor |
| Breedte 400MM, de waaier van de netwerkriem van de de breedteaanpassing van het gidsspoor: 50MM350MM |
| Transmissierichting: van links-rechts of van right-left facultatief |
| Transmissiesnelheid: 0-5M/min de snelheidsregelgeving van de frequentieomzetting |
| De hoogte van de netwerkriem van de grond: 900MM±0MM |
| Het verwarmen kenmerken |
| De gehele machine wordt ontworpen voor loodvrij proces |
| Het verwarmen streek: op 6 onderaan 6 |
| Het koelen gebied: de ventilator van de dubbel-laag constant-stroom het koelen |
| Lengte van het verwarmen van streek: 300MM |
| Het verwarmen tijd: normale temperatuur om temperatuurtijd ≤ 0min te plaatsen |
| Het verwarmen opeenvolging: één voor één verwarmend van het midden aan beide partijen die, 1/3 van elektriciteit bewaren |
| De nauwkeurigheid van de temperatuurcontrole: ±°C (afhankelijk van de hoogte van de oven) |
| Isolatieprestaties: de temperatuur van de hogere dekking overschrijdt 45 graden niet bij op hoge temperatuur van 50 graden |
| De methode van de temperatuurcontrole: saldoketen + analoge voltageaanpassing |
| De hogere en lagere temperatuurstreken kunnen onafhankelijk worden in werking gesteld en worden gecontroleerd |
| het verwarmen delen |
| Ingevoerde bestand motor op hoge temperatuur, veranderlijke frequentie om het windwiel aan te passen om de wind te vervoeren. |
| De hittepijp van het roestvrij staalnikkel, met heatsink voor zelfs het verwarmen |
| De tijd van de temperatuuropsporing wordt verhoogd van de originele drie seconden aan 0,1 seconden |
| Versnel efficiënt de luchtleiding om voldoende het doorgeven luchtvolume te verstrekken |
| Gedwongen ventilatieapparaat om ervoor te zorgen dat de stroomdamp niet lekt |
| Transmissiedeel |
| Digitale gouverneur, van het de motor1:150 van Taiwan STK de versnellingsbakverhouding |
| De netwerkriem kan vrij worden aangepast |
| Dubbele toestel synchrone transmissie, stabiele verrichting |
| Het vullende systeem van de vetrol, |
| lichaamsstructuur |
| Algemene kader gelaste structuur, stevig en duurzaam |
| De verf van de computernevel, de oppervlakte is vlot en geweven |
| De het voorverwarmen en het drogen streek wordt uitgebreid in structuur, zodat de stootkussenoxydatie het schoonmaken capaciteit van het materiaal en de capaciteit van de harsterugwinning worden versterkt. |
| Het elektrische systeem van de cilinder open/dichte dekking. |
| Het dubbele systeem van de dekkings openingscontrole (de dekking die van de gaslente + cilinderdekking die openen openen) |
| Er zijn afneembare interfaces tussen alle die kringen door de elektrische doos worden gecontroleerd hieronder en binnentank, die voor scheiding tijdens behoud en vervanging van delen geschikt is. Realiseer dwaas-als onderhoud |
| De achterdekking wordt voorzien van een herstelbaar venster. Het is geschikt voor onderhoud |
| Het het verwarmen instrument van de buis/in vaste toestand/temperatuurcontrole keurt modulair ontwerp goed, dat voor onderhoud geschikt is |
| Het dubbele koelen aan de hogere en lagere kanten van de afzet, de snelheid is regelbaar |
| De hogere en lagere voering wordt gevuld met het materiaal van de hoog rendement thermische isolatie onder hoge druk |
| Elektro en controleprestaties |
| De geavanceerde industriële de computercontrole van PLC+, van de de oventemperatuur van Taiwan Xinjie de testsoftware, de computer kan normaal lopen wanneer het verplettert |
| De constante lage stroom beschermt de het verwarmen kring van de buis/in vaste toestand/temperatuurcontrole tegen het effect van sterke huidig en verlengt de levensduur. |
| Vastgestelde lekkagebeschermer |
| De temperatuur is te hoge of te lage alarmfunctie |
| Zelf-vastgestelde met ultrahoge temperatuur, snijdt automatisch de het verwarmen macht af |
| De noodvoeding van Santakups, automatische verrichting na stroomuitval |
| De krachtige test van de temperatuurkromme en de analysefunctie, die de parameteranalyse van diverse processen kunnen ontmoeten, hebben de functie van intelligente foutendiagnose, en kunnen diverse fouten in de alarmlijst automatisch tonen |
| Het dossier kan volgens de verschillende producten van de gebruiker worden genoemd en worden opgeslagen. Wanneer de gebruiker het product verandert, moet hij slechts het overeenkomstige dossier selecteren om de parameters van het materiaal aan te passen. |
| Het systeem heeft automatische foutendiagnose, ultra-low temperatuuralarm, en kan de het koelen tijd na sluiting automatisch plaatsen. |
| Controleer de snelheid van de ventilatormotor in stadia (het verwarmen saldogebied + onafhankelijke controle van het belangrijkste lassengebied), stepless snelheidsregelgeving wijze |
| Het systeem zal automatisch ophouden verwarmend en zal het koelen volgens de over--temperatuurvoorwaarde ingaan |
| De unieke saldoketen controlewijze, de het aftastenperiode van de temperatuur auto-aanpassing 0,1 seconden, vermindert de output in vaste toestand en bereikt het effect van machtsbesparing. Stabiele temperatuurcontrole en verminderd krommelawaai |
| Met de beschermingsfunctie van de sluitingsvertraging, na sluiting, zal het door de lucht volgens de vooraf ingestelde tijd worden gekoeld. |
| Koelsysteem |
| Het koelen methode: het hogere en lagere dubbele koelsysteem, wordt de het koelen snelheid gecontroleerd door de het koelen hoek aan te passen. |
| Het koelen hoeveelheid: koelen het in twee stadia, (windwiel het poreuze koelen + het constante huidige ventilator gedwongen koelen) |
| Hars/uitlaatgasterugwinningssysteem |
