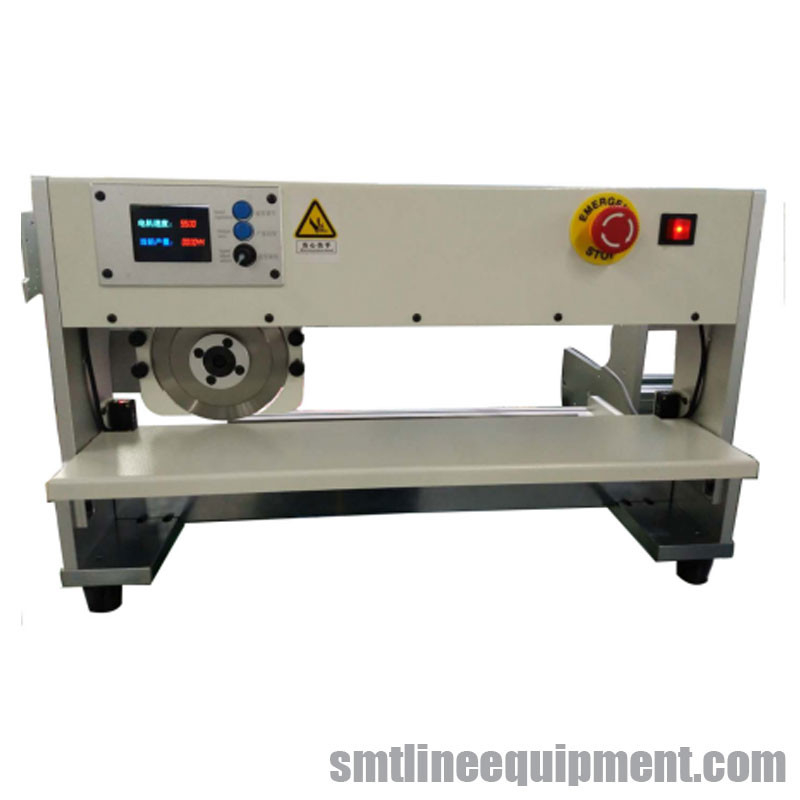

De SNIJMACHINE van DESKTOPpcb, de snijder van Economiepcb

Dit is een automatische snijmachine van Desktoppcb, werd het wijd gebruikt voor smtfabrieken, hebben wij uitgevoerd naar vele landen vóór, met goede kwaliteit en het stabiele leven. Wij zijn de fabrikant van variaty van PCB-snijmachine met hoge de snijdersbladen van quanlitypcb, zodat u geen behoeftezorg over het zullen gebroken terwijl het snijden van uw PCB-raad.

CNSMT is gespecialiseerd in het ontwerpen van, het veroorzaken van en het verkopen van de volgende reeks producten:

PCB-SNIJDER, FPC-SNIJDER, de hete pers van FPC, impuls hete pers, de machine van het impulslassen, de SNIJDERSmachine van het aluminiumsubstraat, lasersnijder,

De scherende stempel van FPC, lichte strooksplitser, de LEIDENE Snijmachine van PCB, de snijmachine van het aluminiumsubstraat, v-Groef snijder, het lassenmachine van de kabelimpuls, constante temperatuurmachine, intrekbare PCB-trekker, PCB, FPC-vorm, hete dringende Lassenmachine, SMT-de snijmachine van PCB,

Productomschrijving


1. Is de mes-type snijder een elektrische de raad en het aluminiumsubstraatsnijder van PCB met een hoger rond mes en een lager recht blad. Wanneer het verdelen van de raad, wordt PCB bevestigd op het lagere mes door de V-groef, en het hogere mes wordt gecontroleerd door de voetschakelaar om de raadsscheiding te realiseren.
2. De automatische PCB-snijmachine wordt gedreven door een het stappen motor, die diverse grote of kleine PCB-raad en aluminiumsubstraten met pre-groeven kan scheiden.

3. De maximumsegmentatielengte is 400MM, 600MM, 900MM, 1200MM, en het kan ook voorbij dit groottegamma worden aangepast.

4. De bewegende slag van het hogere cirkelmes (d.w.z. de lengte van de plaat) kan worden vooraf ingesteld.

5. De scherpe snelheid kan vrij tussen 300MM/S en 500MM/S. worden geschakeld.

6. Het hiaat tussen de hogere en lagere messen kan gemakkelijk door de knop worden aangepast.
7. De verrichting is veilig. Er is een beschermend blad op het ronde mes, dat niet de hand zal kwetsen. Het kan ook met een infrarood ontdekkend apparaat (het gordijn van het veiligheidslicht) worden uitgerust. Wanneer een menselijke hand of een buitenlands voorwerp de werkplaats ingaan, zal het mes automatisch ophouden om de machine te beschermen en het werkverwondingen te verhinderen.

8. Het hogere cirkelmes en het lagere rechte die mes worden van materiaal skd-11 gemaakt uit Japan wordt ingevoerd, dat hard en slijtvast is, een lange levensduur, heeft en kleine plaat-verdelende spanning heeft om het barsten van soldeerselverbindingen te verhinderen.
9. snijdende PCB-dikte: 0.5MM3.2MM.
10. De resterende PCB-dikte bij de V-groef: standaard 1/3 PC-raadsdikte, min-0.2MM, maximum-0.8MM. 11. De minimumdiediepte C van de V-groef is 0.25MM, en de externe dimensie na scheiding wordt toegevoegd: 0.1MM0.2MM.

Verrichtingshandboek

I. nota's:

* Alvorens de automatische PCB-snijmachine te gebruiken, te lezen gelieve dit handboek zorgvuldig, en het zal u helpen het regelmatig in werking stellen.

* Verwijder de wacht rond het blad in geen omstandigheid om niet te om enig gevaar te veroorzaken

* De machine wordt slechts ontworpen voor kringsraad met pre-genoteerde v-Besnoeiing, gebruikt niet in andere doeleinden.

* Wanneer het in werking stellen van deze machine, draag te geen losse kleren. Het lange haar zou moeten worden verbonden om het worden verward te verhinderen.

II. Delennaam van de machine (zie Figuren 1 en 2):

1. De stemmende knop van de plaatwijze

2.Power indicator en de oorsprong

3.Plate reisknoop

4. Hoog - lage snelheidsschakelaar

5. De schakelaar van het noodsituatieeinde

6. Hoger blad

7. Wacht van hoger blad

8. Hoogte stemmende knop van hoger blad

9. Hogere bladzetel

10. Lager blad

11. Buitendienblad

12. Wacht van lager blad

13. Zijpaneel

14. Handknopschroef

15. Hoogtebeperker van hoger blad

III. technische indicatoren:

Maximumplaatlengte: onbeperkt

Dikte van plaat: 0.25.0mm

Plaat het voeden snelheid: 300-500mm/tweede

Bladmateriaal: SK61D hoge snelheidsstaal

Werkende temperatuur: 10-35 ℃ Opslagtemperatuur: -20-50 ℃

Voeding: 230V110V, 50HZ/60HZ, 40W

grootte: 650mm*340mm*430mm

gewicht: 49KG

IV. voorbereiding vóór installatie en gebruik van de machine

1. Controleer de voorwerpen in de verpakkingsdoos, met inbegrip van de volgende delen: gastheer, handboek, machtsdraad, pedaalschakelaar en hexagonale moersleutel voor het stemmen.

2. Verwijder de verpakkingszak van de machine, plaats het op de stevige het werkbank, en veeg antirust vet op het blad af.

3. De machine moet betrouwbaar om de schade door statische elektriciteit worden aangeaard aan de componenten op de kringsraad te verhinderen. Als de grond in de machtscontactdoos betrouwbaar en efficiënt is, zal de machine betrouwbaar aangeaard worden zodra het wordt aangedreven.

4. Bevestig het buitendienblad (11) aan de machine met twee het bevestigen schroeven, pas de hoogte componenten op de kringsraad aan om het aan te passen aan een geschikte hoogte, en manueel de schroef van de dienbladknop te sluiten.

5. Stop de pedaalschakelaar in de overeenkomstige contactdoos bij de rug van de machine, de leveringsmacht is verzekeren correct vóór aangedreven.

V. aanpassing van machine:

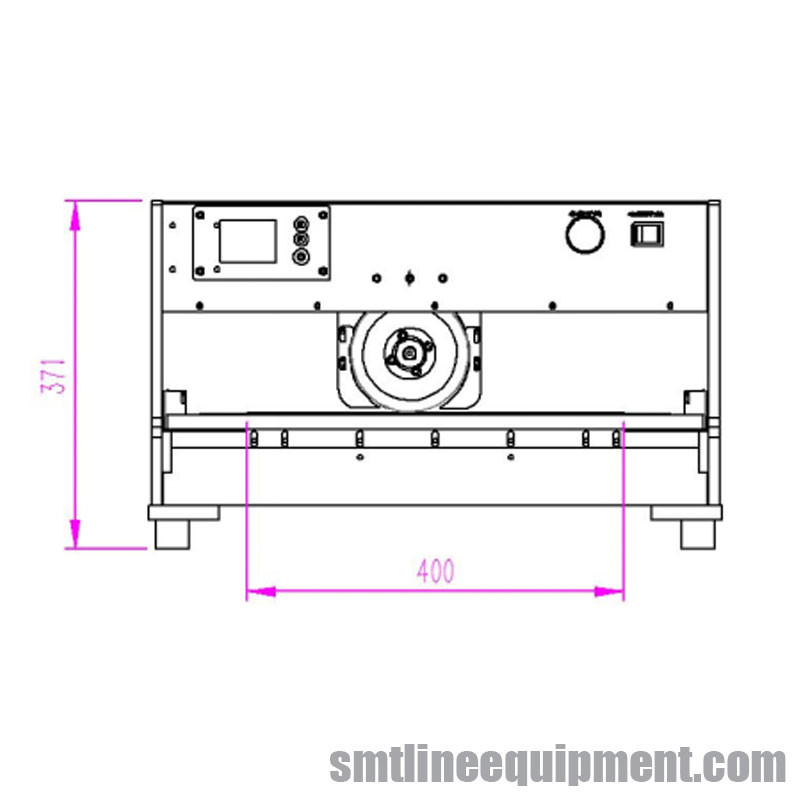

1. Verzeker de componenten op de kringsraad niet met het lichaam en het blad in botsing zullen komen. Zie Figuur 1 voor de afmetingen van de machine. De hoogte componenten op de kringsraad zal niet het werkingsgebied overschrijden. Als de componenten op de kringsraad het blad raken, contacteer ons om het blad voor te bewerken om het knipsel van componenten te vermijden.

2. Volgens de dikte van de kringsraad, pas de hoogte van het hogere blad door de knop aan aan te passen.

VII. dagelijks onderhoud van machine:

Tijdens het gebruik van de machine, is het onderhoudswerk vrij eenvoudig. Houd de machine schoon, en schilder het antiroestvet periodiek op de hogere en lagere bladen. Wijs een persoon verantwoordelijk voor de verrichting en het onderhoud aan, om de machineprecisie te verzekeren. Gebruik of sla het niet onder hoge of lage temperatuur (zie Sectie 3) op.

VIII. vervanging van het blad:

Na lang gebruik van de machine, als het blad beschadigd is, los de het aanpassen knopschroef (16), om het beschadigde oude hogere blad te verwijderen; als het lagere blad beschadigd is, verwijder het binnendienblad (13), los de vier schroeven op het lagere blad, om het beschadigde oude lagere blad te verwijderen.

A. instructie van het controlebord:

1. De hoogte - de lage snelheidsschakelaar is een schakelaar van de snelheidscontrole, met inbegrip van langzame en snelle snelheden. Alvorens te gebruiken, plaats het aan de langzame snelheid, en wanneer de exploitanten bekwaam worden, plaats het aan de snelle snelheid om de kwaliteit van platen te verzekeren.

2. De wijzeschakelaar is een systeemschakelaar, met inbegrip van de voet of vlekbeweging. Op de wijze van de vroegere wijze, zal het wijzende op licht trillen en zal alarmeren wanneer het niet de vooraf ingestelde reis bereikt. Annuleer het alarm en zet het werk voort.

3. Het noodsituatieeinde is de knoop van het noodsituatieeinde, en kan als paneel worden gebruikt.

4. Na de voltooiing van het materiaalgebruik, plaats het hogere blad terug naar het originele punt alvorens de bevoegdheid af te snijden om veiligheid te verzekeren.

B. verrichtingsinstructie:

1. Verbind met de voeding en begin de schakelaar. De indicator steekt 0 aan en 400/600 flits, drukt de knoop die aan het opvlammende licht beantwoordt, onophoudelijk zal het licht op. Druk de voetschakelaar, en het hogere blad zal terugkeren naar de oorsprong en kan zich tussen 0 - 400/600 bewegen. Raak sleutel 0 of sluit 400/600 om het wijzende op licht aan flits toe te staan, en aanraking 100/150. 200/300. 300/450. Om het even welke sleutel kan de overeenkomstige twee lichten toestaan om te maken hen op constant, dan kunnen de hogere bladreizen tussen deze twee lichten en hoger blad tussen om het even welke punten van 0-400/600 reizen.

2. Pas het hiaat tussen de hogere en lagere bladen, over het algemeen tussen 0,1 en 0,2 aan. Het hiaat tussen het hogere plaatsende blad en lager plaatsend blad is over het algemeen gelijk aan de dikte van PC-raad.

3. De hogere en lagere snijders moeten in hetzelfde vliegtuig zijn, en de fout kan geen 0.1mm overschrijden.

4. Het aanpassen methode van zonderlinge afstand

5. Het werkende platform kan omhoog of naar beneden worden aangepast.

6. Plaats de scherpe reis en de snelheid, en de plaatsende methode zal de hierboven vermelde aanpassingsmethode volgen.

7. De stap op de pedaalschakelaar, en probeert soms. In het geval van geen abnormity, kan het formele werk zijn begonnen.

C. basisonderhoud:

1. Na de voltooiing van het werk, te zetten gelieve de voeding uit en te verwijder schroot.

2. Besteed aandacht aan de bescherming van hogere en lagere snijders.

3. Wanneer de machine lange tijd werkloos is, verwijder gelieve de hogere en lagere snijders en met te beschermen olie met een laag te bedekken. Gelieve te vegen v3o3or gebruik het af.

4. Besteed aandacht aan het controleren van het vastmaken van alle schroeven
