Van de de Voederkaliberbepaling van FUJI CP6 CP7 SMT het Kaliberinstrument 106 Kpa 250V 50Hz

Van de de Voederkaliberbepaling van FUJI CP6 CP7 SMT het Kaliberinstrument 106 Kpa 250V 50Hz

Het kaliber van de de voederkaliberbepaling van FUJI CP6 CP7, SMT-het instrument van de VOEDERkaliberbepaling

Productomschrijving

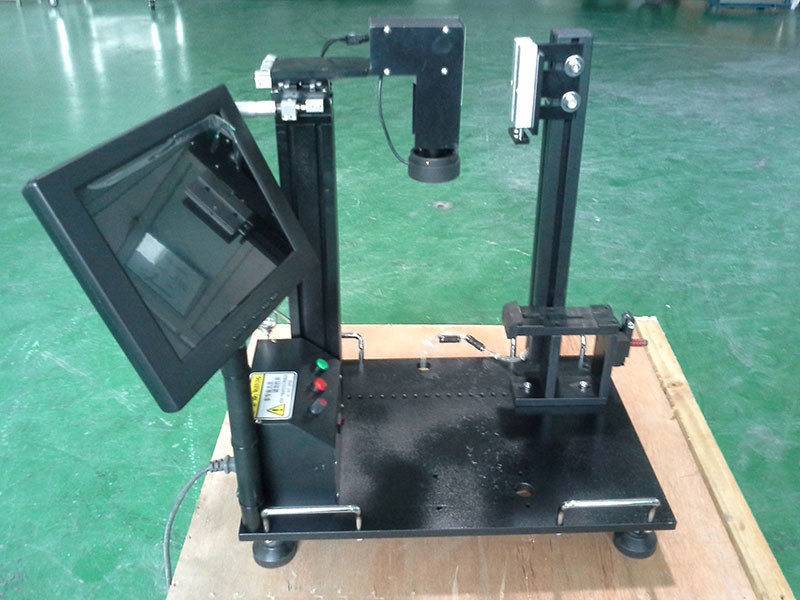

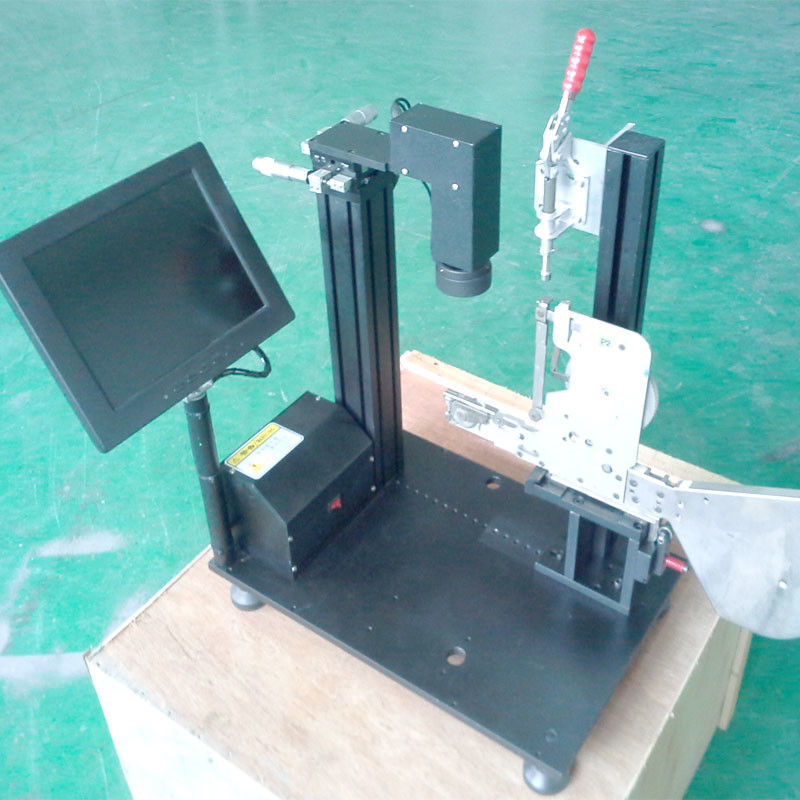

De VOEDERkalibermeter van FUJI CP6
1. De structuur van de gehele machine wordt vereenvoudigd, is de verrichting eenvoudig, en de functie wordt geoptimaliseerd. En gebruiks high-precision toestellen om positiestabiliteit te verzekeren en zeer het werkefficiency te verbeteren.

2. Nauwkeurigheid het testen. Terugwinnend positie, kunnen de hoogte, en de hoogte allen van de drukbar nauwkeurig worden gemeten. Kan de kwaliteitsstatus beter begrijpen.

3. Het gebruik van kleuren LEIDENE vertoning, LEIDENE verlichting, 50 keer vergrotingsccd camera, maakt de structuur compacter en mooi. Verminder effectief oogmoeheid en verbeter de kwaliteit van het werk.

4. Het is gemakkelijk te werken, en kan de plaatsingsmachine simuleren, automatisch en onophoudelijk de het plukken positie waarnemen, kan de ononderbroken lopende kwaliteit van VOEDER duidelijker begrijpen, om het het werpen tarief effectiever te controleren.

Functies en eigenschappen:
1. XYZ asaanpassing;
2. Ascamera die kan direct worden aangepast;
3. De ingebouwde voeding van 220V gelijkstroom;
4. Dwarscurseur met schaal;
5. Auto en stapfunctie;
6. LEIDENE vertoning;
7. De inrichting van de voedercontrole;
8. 8*2mm/12*4mm/16*8mm en 24*8mm riem van de voedercontrole.

Doel: Het instrument van de VOEDERkaliberbepaling wordt gebruikt om de modelvoeder te kalibreren

2. Productspecificaties

2-1. Materiaal hoofdparameters:

2-1-1. Inputmacht: AC220V (50HZ),

2-1-2. Geschatte macht: 45 W

2-1-3. De luchtdruk van het leveringsmateriaal: 0.5MPa (=5bar)

2-1-4. Algemene afmetingen (lichaamsgrootte): length×width×height=450mm×300mm×540mm

2-1-5. Materiaalgewicht (exclusief monitor): 28Kg

2-1-6. Regelbare slag van het transmissiedeel:
X richting: 37±0.5mm
Y richting: 37±0.5mm

2-2. Componentenparameters:
2-2-1. CCD-camera:

De gegevens van de parameterindex
Kleur
CCD-grootte 1/4 duim
Resolutie 400TVL
De VRIEND van het signaalsysteem
Minimumverlichting (F1.2) ≤1.5Lux
Lensinterface C/CS
Het werk voltage gelijkstroom 12V
Het werk temperatuur -10℃~+50℃
Werkomgevingsvochtigheid: 40%~95%, luchtdruk: 86Kpa~106 Kpa

2-2-2. Overdrijvende lens:

Telecentriclens, regelbare afstand 10MM-800MM

2-2-3. Kleurenliquid crystal display:
Krachtbron: AC: 180~250V 50Hz
Machtsconsumptie: 15W
Videoinput: 0.7~1.4Vpp, 75Ω
Gevalstructuur: plastic geval, LCD paneel
Kleur: Zwart
Horizontale centrumdefinitie: ≥800TVL
Afmetingen: 300 (w) × 300 (h) × 100 (d)
Gewicht: 38Kg

2-2-4. Het werklichten:
Het werk voltage: Gelijkstroom 12V
Geschatte machtsconsumptie: 10W
2-3. Werkomgevingsvoorwaarden:
Temperatuur: +10℃~+35℃
Vochtigheid: onder 50% (35℃) onder 90% (20℃)
Omringend milieu: Er zou geen corrosief gas moeten zijn.

3. Hoe te om het product te gebruiken
3-1. Voorbereiding vóór inspectie
* Installeer gelieve de monitor en het met een 220v-voeding te verbinden. Gebruik een videosignaalkabel om de CCD-outputterminal aan te sluiten aan de videointerface van de signaalinput van de monitor.
* Verbind de gelijkstroom-stopkabel met de hefboom van de machtsinput van de CCD-camera.
* Verbind de voeding van de elektrocontroledoos met de 220v-voeding.
* Zet eerst aan inschakelen de rug van de elektrocontroledoos en de machtsschakelaar van de vertoning. Op dit ogenblik, zal er een dwarsdieschaalcurseur zijn op de vertoning wordt getoond; als het niet wordt getoond, te controleren gelieve of de voeding en signaaldraden correct zijn. Pas de helderheid en het contrast van de vertoning aan tot de vertoning duidelijk is.
* Installeer de kaliberbepalingsheerser op een VOEDER met het beste plaatsingstarief in productie, installeer de VOEDER op het plaatsingsplatform, en bevestig het.
* Cyclus/Eindeknoop: Druk de Cyclus/Eindeknoop eens, en de motor zal voeder één stap voorwaarts drijven. Houd dringend de Cyclus/Eindeknoop, en de machine zal automatisch de motor drijven om de voeder vooruit te drijven tot de knoop wordt vrijgegeven.
* Auto/Handsleutel: Duw op de Auto/Handsleutel eens, is het vertoningslicht, duwt op de Cyclus/Eindesleutel eens om de motor te drijven om de voorwaartse voeder onophoudelijk te drijven. Duw op de Cyclus/Eindesleutel opnieuw, en de aandrijvingsmotor zal pauzeren.
* Verzend controlesleutel: Pas de schakelaar van de Snelheidscontrole aan, en de snelheid van het drijven van de motor zal dienovereenkomstig veranderen.
3-2. Meetmethode
Roteer de aanpassingsknoppen in de richtingen van X, van Y, en z-om de dwarscurseur in de vertoning naar het centrum van de zuigingspositie van de standaardvoeder te verplaatsen, en maak het met het centrum van de dwarsschaalcurseur verenigbaar. Gebruik de dwarsschaalcurseur als verwijzing om de aan--gekalibreerde het intervalpositie van het Voedervoer te bepalen.
3-3. Aanpassing van voeder
Indien nodig, maak de volgende aanpassingen.
(1) aanpassing van intervalpositie in X-richting

(2) bevestig

①Bevestig de intervalpositie

②Bevestiging van de positie van het blind

3-3-1. Aanpassing van intervalpositie in X-richting

(1) gebruik eerst de standaardvoeder om de correcte het voeden intervalpositie te bepalen,
(2) installeer de kaliberbepalingsheerser op de aan te passen voeder.
Nota: De kaliberbepalingsheerser zou van een positie over 30mm vanaf het voorgat moeten worden gemeten.
(3) te verwijderen gelieve de einddekking van de voeder die moet worden aangepast en (zoals aangetoond in Figuur 1), dan het installeren op de basis van de voeder.
(4) maak lichtjes de het bevestigen schroef van het wormtoestel los.
(5) roteer de motorschacht, klem het anti-rotation apparaat op de schacht in de positie van de lichaamskaart vast, en druk het met uw vingers. Op dit ogenblik, beweegt de motorschacht zich niet.
Roteer en pas de staaf van het wormtoestel aan, de aandrijving van het wormtoestel het grote toestel om het voeden aan te passen plaatsen in de correcte positie, zodat de intervalpositie van de correctieheerser wordt aangepast
Richt het gat op het centrum van de dwarscurseur in de vertoning, en haal dan de wormtoestel het bevestigen schroef aan.
(6) laad en maak de voeder leeg tweemaal, bevestigen dat de intervalpositie niet is veranderd,
(7) druk de voorwaartse knoop meerdere keren op de voeder om te bevestigen of de het voeden positie correct is.

3-3-2. Bevestig
(1) bevestig de intervalpositie
Na aanpassing, bevestig de intervalpositie inzake het inrichtingslichaam, als de positie skewed is, gelieve het weer aan te passen.
Nota: Wanneer het bevestigen van de intervalpositie, te drukken gelieve „het centimeter voor centimeter verplaatsen van“ sleutel terwijl het selecteren van de positie te bevestigen. Bovendien laad en maak de bandvoeder leeg 3 keer,
Bevestig herhaaldelijk de plaats.
(2) bevestig de positie van het blind
Voor de voederbasis, bevestig het centrum van het blind in de X-richting
Of het hart in het centrum van de dwarscurseur in de microscoop is.
Als de positie te skewed is, vervang de hogere wacht.

4. Onderhoud
4-1. Dagelijkse inspectie

(1) te controleren gelieve de contactoppervlakte van de voeder en de voederbasis builen en buitenlandse die voorwerpen (vuil, enz.) door de botsing worden veroorzaakt.

(2) te gebruiken gelieve uw ogen om te controleren of de correctieheerser wordt gebogen, en controle of het gat van de tandbeet of niet wordt gedragen.

(3) het instrument van de voederkaliberbepaling moet schoon worden gehouden. Stoot niet de voeder tegen het lichaam van de machine tijdens het zuiveren. De oppervlakte zou na elk gebruik moeten worden afgeveegd. De voederbasis zou met een juiste hoeveelheid smeerolie moeten worden toegevoegd. Nadat de kaliberbepalingsheerser wordt uitgeput, zou zijn integriteit moeten worden verzekerd om misvorming te vermijden en nauwkeurigheid te beïnvloeden.

(4) na het gebruiken van de kalibermeter, als u het niet lange tijd, alstublieft gebruikt de overdrijvende lensdekking behandelen om de lens te verhinderen vuil en beschadigd te worden.
