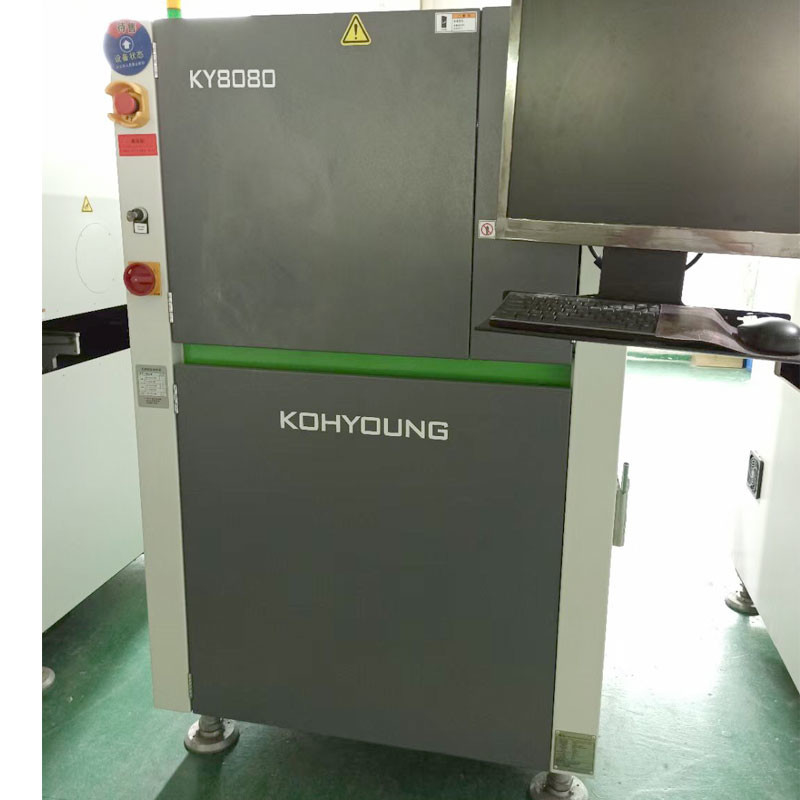

KY8080 online SMT-van het het Soldeerseldeeg van PCB van de Inspectiemachine de Inspectiemateriaal
KY8080 online Hoog SPI, - van het het soldeerseldeeg van kwaliteitspcb de inspectiemachine
3 keer sneller
Streepjescode die veelvoudige raadsels kan erkennen
Streepjescode die veelvoudige raadsels kan erkennen
Procesoptimalisering door 3D SPI + 3D AOI-verbinding
Met de capaciteit automatisch om te compenseren wanneer de PCB-raad wordt gebogen
Meet nauwkeurig het gebied van het gedrukte soldeerseldeeg en bereken het volume van het soldeerseldeeg
Gao Yong gebruikt dubbele lichtbronnen om het schaduwprobleem volledig op te lossen
Om het even welk programma kan binnen 10 minuten worden uitgegeven
Unieke SPI-technologie die 2D+3D-technologie gebruiken
| Vereiste inspectie-artikelen voor 3D SPI | |||||
| Vereis | Oplossing | ||||
| Los het schaduwprobleem op | Het artikeltechnologie van Moore om schaduwen & tweerichtingsverlichtings licht systeem te elimineren | ||||
| Compensatie in real time van plaat het buigen (2D+3D-regeling) | • Raads buigende compensatie (referenceing+Z-Volgt Stootkussen) | ||||
| Gemakkelijk te werken | • De vernieuwing GUI, kleurt 3D beeld | ||||
| Buitenlandse lichaamsopsporing | • 3D buitenlandse (facultatieve) functie van de lichaamsopsporing | ||||
| Testpunten | Testpunten | • Volume, gebied, aanpassing, compensatie, het overbruggen, vorm, coplanarity | |||
| Slecht type | • Ontbrekende druk, meer tin, minder tin, zelfs tin, slechte vorm, compensatie, coplanarity | ||||
| Opsporingsprestaties | Cameraresolutie | 15μm | 20μm | 25μm | |
| FOV/size | 30×30mm (1.18×1.18-duim) | 40×40mm (1.57×1.57-duim) | 50×50mm (1.97×1.97-duim) | ||
| Volledige 3D inspectiesnelheid | 22.556.1cm ² /s (de Inspectiesnelheid varieert met PCB en inspectievoorwaarden). | ||||
| De minimumhoogte van het soldeerseldeeg | 100μm (3,94 mils) | 150μm (5,91 mils) | 200μm (7,87 mils) | ||
| camera | • 4 megapixelcamera | ||||
| verlichting | • IRL-RGB leiden (optie) | ||||
| Z asresolutie | 0.37μm | ||||
| Hoge nauwkeurigheid (correctiemodule) | 1μm | ||||
| 01005 opsporingsvermogen | <10% bij 6 Ó | ||||
| Pand R&R (±50% tolerantie) | |||||
| Maximumopsporingsgrootte | 10×10mm | ||||
| Maximumopsporingshoogte | • 400μm (optie 2mm) | 0.39×0.39inch | |||
| Minimumlandhoogte | • 100μm (150μm de hoogte van het soldeerseldeeg) | 15.75mils (选项 78,74 mils) | |||
| Het beantwoorden aan diverse kleurensubstraten | • Kan | 3,94 mils (5.91mils 锡膏高度) | |||
| Substraatcorrespondentie | De aanpassing van de spoorbreedte | • automatisch | |||
| Spoor bevestigende methode | • Vast voorspoor/vast achterspoor (vast bij verzending) | ||||
| software | Ondersteund inputformaat | • Gerbergegevens (274X, 274D), ODB++ (optie) | |||
| Programmeringssoftware | • ePM-SPI | ||||
| Statistische beheersinstrumenten | SPC plus: | ||||
| Histogram, x-bar&R-Grafiek, x-bar&S-Grafiek, Cp&Cpk, %Gage R&R | |||||
| SPC&Multiple-Vertoning in real time | |||||
| SPC-alarm | |||||
| Het verre controlesysteem van KSMART | |||||
| Gemak van verrichting | • Produceer Bibliotheek volgens componentengrootte om inspectievoorwaarden te plaatsen | ||||
| KYCal: Kalibreer camera/automatisch verlichting/hoogte | |||||
| besturingssysteem | • Uiteindelijke met 64 bits van Windows 7 | ||||
| Rand | •1D&2D handige Streepjescodelezer | •Het Doel van de Standradkaliberbepaling | |||
| Oplossingen | |||||
Producteigenschappen
3D inspectie van het soldeerseldeeg (dubbele verlichting)
Hoge snelheid en efficiënte productielijnoptimalisering 3D SPI
Gebruiks dual-channel verlichting om het schaduwprobleem op te lossen
om het snelle drukproces van gevallen te verzekeren, is het fundamenteel uitgerust met Gemakkelijke UI en SPC plus programma's
M, L, XL modellen en de Dubbele Steegsystemen zijn beschikbaar.
