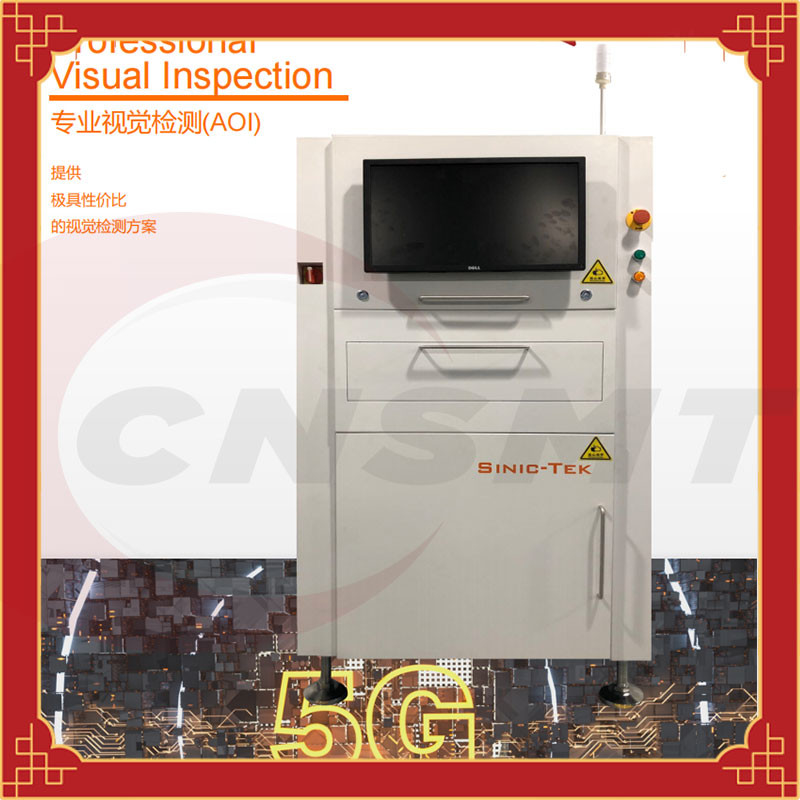

de 2D de Inspectiemachine van AOI Inline SMT automatiseerde online Optisch Inspectiemateriaal
2D Gealigneerde AOI de inspectiemachine van SMT, Professionele online Visuele Inspectie
CNSMT AOI gebruikt een vervorming-vrije telecentric lens en een de kaliberbepalingsmethode van het multi-verwijzingspunt.
En het automatische plaatsen van het opsporingsvenster, met inbegrip van het dubbele plaatsen van het stootkussen en het lichaam, lost het probleem van de raad op
De kaderafwijking door misvorming wordt veroorzaakt vermindert zeer valse alarmen dat!
Onze AOI keurt kleur plukken goed het op verscheidene niveaus, en de kleur van het materiaal is slecht
De verschillende verenigbaarheid is hoger! Vermijd effectief valse alarmen door materieel kleurenverschil dat worden veroorzaakt!
Specificatie:
| Weergavesysteem | Monorail online machine-S510 | Dubbel spoor online machine-S510D | Beneden-verlichte online machine-M300 | Tweezijdige foto online machine-M400 |
| camera | Standaardconfiguratie: 5 miljoen facultatieve pixel industriële camera (: 12 miljoen pixel industriële camera) | Standaardconfiguratie: 12 miljoen pixel industriële camera | ||
| Lens | Telecentriclens | |||
| lichtbron | RGB drie-kleur licht | |||
| Resolutie | Standaardconfiguratie: 15um (facultatieve 10um) | Standaardconfiguratie: 16um (facultatieve 10um) | ||
| gezichtsveld | 5 miljoen pixel industriële camera: 10um: 24*20mm 15um: 36*30mm 12 miljoen pixel industriële camera: 10um: 40*30mm 16um: 64*48mm |
|||
| Sportenplatform | ||||
| Meetbare raadsgrootte | 420mm*350mm | Enige spoortransmissie: 420mm*560mm Dubbele spoortransmissie: 420mm*310mm | 510mm*460mm | |
| De waaier van de raadsdikte | 0.3~5mm | |||
| Klembreedte | 3mm | |||
| Boven en beneden duidelijke hoogte | Fabrieksnorm: BOVENKANT: 30mm BOT: 30mm Regelbaar maximum: BOVENKANT: 45mm BOT: 45mm |
Fabrieksnorm: BOT: 30mm Regelbaar maximum: BOT: 50mm |
Fabrieksnorm: BOVENKANT: 50mm BOT: 30mm Regelbaar maximum: BOVENKANT: 50mm BOT: 50mm |
|
| Maximumraadsgewicht | 5KG | 7KG | ||
| Opsporingssnelheid | 250~300ms/FOV | |||
| X, y-beweging | servomotor | |||
| Materiaalspecificaties | ||||
| besturingssysteem | Windows10 met 64 bits | |||
| voeding | AC220V, 50/60Hz | |||
| Luchtdruk | 0.5Mpa | |||
| Spoorhoogte | 900±20mm | 730±20mm (kan verbindingsstukken toevoegen) | ||
| Machinegewicht | Ongeveer 600KG | Ongeveer 800KG | Ongeveer 600KG | Ongeveer 730KG |
| Machinegrootte | L890*W990*H1560mm (Zonder waarschuwingslichten) |
L890*W1380*H1560mm (Zonder waarschuwingslichten) |
L990*W1400*H1100mm (Zonder waarschuwingslichten) |
L990*W1400*H1600mm (Zonder waarschuwingslichten) |
| Testpunten | ||||
| SMT die punten testen: | Verkeerd deel, ontbrekend deel die, omgekeerde, compensatie, grafsteen, kant, bracht ten val, beschadigd, kortsluiting bevinden zich | |||
| Minder tin, het virtuele solderen, het lege solderen, lijmoverstroming, stelde koper, speldondersteuning, speldmisvorming bloot | ||||
| THT-testpunten: | Wuxi, minder tin, meer tin, leegte, kortsluiting, stelde koper, vals begraven soldeersel bloot, voet, soldeerselbal, buitenlands lichaam | |||
