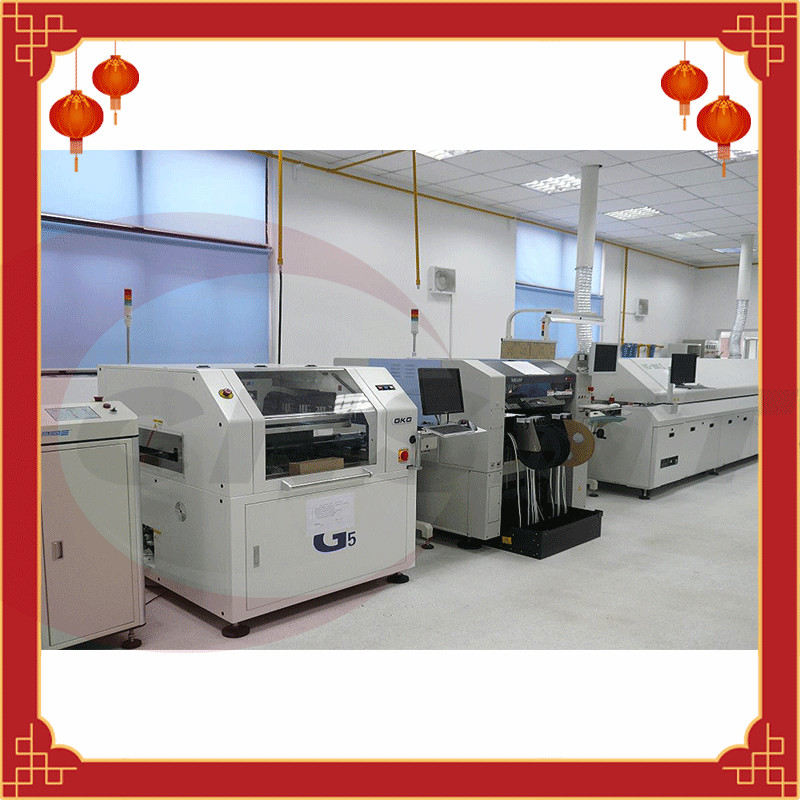

De printer van de de Lopende bandgd450+ smt stencil van YAMAHA YSM20R SMD

De Printer van de de Lopende bandgd450+ Smt Stencil van YAMAHA YSM20R SMD

De lopende band van YAMAHA YSM20R SMT

YSM-machine van de reeks bereikt entry-level plaatsing die hoge snelheid en veelzijdigheid combineert, en het hoogste niveau van de wereld van plaatsingsvermogen onder hetzelfde niveau models*
Een basisplaatsingsmachine die drie kenmerken „1 " s om uiteindelijk te bereiken
Flexibele steun voor diverse productieplaatsen
Diverse functies om stabiele productie te verzekeren
※: Vergeleken met het plaatsingsvermogen (CPH) van dezelfde machine van de niveauplaatsing met enige straal/enig plaatsingshoofd in de beste omstandigheden. (De het onderzoeksresultaten van het bedrijf in Januari 2017)

Van de het blokplaatsing van Yamaha kleine de machineysm10 parameters:

1. De grootte van het doelsubstraat: L510 x W460 mm~L50 x W50 mm. Kunnen de gebruiks facultatieve toebehoren, aan L610mm-substraat beantwoorden

2. Opzettende capaciteit: HM die hoofd (10 pijpen) opzetten specificaties HM5 die hoofd (5 pijpen) opzetten specificaties. 46,000CPH (in de goede omstandigheden van het bedrijf) 31,000CPH (in de goede omstandigheden van het bedrijf)

3. Monteerbare componenten: 03015~W55 x L100mm (*pass W45mm voor segmentatieidentificatie), hoogte onder 15mm. ※ Als de component height* 6.5mm overschrijdt, of de component size* 12mm x 12mm overschrijdt, wordt een multi-visiecamera vereist (facultatieve configuratie)

4. De plaatsingsnauwkeurigheid van ons bedrijf is goed (wanneer het gebruiken van standaardcomponenten voor evaluatie): ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)

5. Het aantal voeders dat kan worden geïnstalleerd: vast voederrek: 96 meer (omgezet door 8mm band) dienbladen: 15 types

6. Machtsspecificatie: AC in drie stadia 200/208/220/240/380/400/416V±10%50/60Hz

7. De bron van de luchtlevering: boven 0.45MPa, schoon en droog

8. Afmetingen: L1,254 x W1,440 x H1,445mm

9. Hoofdlichaamsgewicht: ongeveer 1,270kg

YAMAHA-de eigenschappen van de plaatsingsmachine YSM10:

1. Het is het entry-level model van oppervlakte mounter met 46,000CPH-prestaties om de wereld ** in hetzelfde niveau van 1 straal en 1 plaatsingshoofd te bereiken;

2. Vergeleken met de vorige modellen, is de snelheid gestegen met meer dan 25%, bereikend het beste de plaatsingsvermogen van de wereld in hetzelfde niveau. Het is uitgerust met een HM plaatsingshoofd. Het gebruikt een nieuwe aftastencamera die de capaciteit om aan componenten verbetert te antwoorden;

3. Flexibele steun voor de productieplaats;

4. Realiseer de functie van stabiele productie;

5. De productie van de multi-module hoog-flexibiliteit.

De Stencilprinters van hoge snelheidssmt:

GD450+

detailintruduction:
1. Precisie van de printer van het soldeerseldeeg
GTS wijdde numeriek berekeningsmodel, herhaalt het plaatsen nauwkeurigheids±12.5 microns (±0.0005“) @6 σ, Cp ≥ 2,0
2. Speciaal aanpassingsplatform voor HTGD-de printer van het soldeerseldeeg
GTS het speciale de aandrijvingsmechanisme van de hoog-starheidsuvw module en omgekeerde driehoeks het z-As opheffende mechanisme effectief de stabiliteit van platformaanpassing verbeteren, realiseren ultra-fine transmissie onder micro-motie aanpassing, en maken de machine aan de vereisten van hogere precisiedruk voldoen. De structuur is eenvoudig en betrouwbaar, en de aanpassing is geschikt. Het kan de automatische aanpassing van de het opheffen hoogte SPELDnaalden van de PCB-raad van verschillende dikten snel realiseren.
3. De programmeerbare drijvende automatische het stappen motor drijft het drukhoofd van de printer van het soldeerseldeeg
De onafhankelijke direct-verbonden stappende motorcontrole, het ingebouwde **- systeem van de drukcontrole, kan de originele drukwaarde van de rubberschuiver nauwkeurig bepalen, zonder het met type, de lengte, het gewicht of de dikte van het rubberschuiverblad rekening te houden. Programmeerbaar om flexibel drukproces te bereiken; Het wordt ontworpen voor de verschillende drukvereisten van de voor en achterrubberschuiver en de stabiliteit van het opheffen om de lekkage van soldeerseldeeg en het blad te verhinderen heeft een bepaald flexibel het vastklemmen ontwerp. De druk van de rubberschuiver, de het opheffen snelheid, de druksnelheid, en de drukwaaier zijn al regelbare software, en het is voor de klant verstrekt een verscheidenheid van demolding methodes om aan verschillende PCB-raad met verschillende tinvereisten aan te passen, die klanten voorzien van een goed platform van de drukcontrole.
4. Het plaatsende systeem van PCB van HTGD-drukmachine
De vlakke riemaandrijving, verbetert effectief de capaciteit en de snelheid van het gidsspoor; stepper programmeerbare motoraandrijving, om verschillende vervoerssnelheden en acties te realiseren; het nieuwe spoor van de conceptengids, naadloze transmissie om de betrouwbaarheid van PCB-vervoer te verzekeren; aanpassingspcb-raadsdikte, meer Geschikt productieproces; de software kan de druk en elastische zijdruk aanpassen, en kan met een algemeen vacuüm van de zuigingsholte bij de bodem en een gedeeltelijk vacuüm met meerdere balies bij de bodem worden uitgerust.
5. Schoonmakend systeem
Automatische schoonmakende structuur; high-power ventilator en te zuigen de vacuümgenerator van Venturi; drie reinigingsmethodes van droog, nat, en vacuüm, en kunnen vrij worden gecombineerd. De gebruikers kunnen schoonmakende cyclus, tijd en snelheidsparameters volgens daadwerkelijke behoeften plaatsen; lengte het afvegende document universeel, gemakkelijk is om middelen te demonteren en te bewaren; de zachte en slijtvaste rubber afvegende plaat, maakt grondig schoon en gemakkelijk te demonteren.
6. Hoogst aanpasbaar het kader van het staalnetwerk het vastklemmen systeem
Realiseer de druk van het schermkaders van diverse grootte (370mm x 470mm~737 mm x 737 mm), en kan de snelle verandering realiseren van modellen in het productieproces; het automatische plaatsen in de y-richting.
7. Elektrisch controlesysteem
Het gebruik van zelf-ontwikkelde modulaire geïntegreerde schakelingen is veilig en gemakkelijk te handhaven; het meest geavanceerde industriële de controlesysteem van de industrie kan worden gebruikt om de parameters van de machine tijdens beweging te wijzigen.
8. Beeld en optisch systeem van de printer van het soldeerseldeeg
Het nieuwe optische wegsysteem--het eenvormige de ringslicht en hoog-helderheid het coaxiale die licht, aan de functie van oneindig het aanpassen van de helderheid wordt gekoppeld, allerlei Tekenpunten maakt kunnen goed worden geïdentificeerd (met inbegrip van ongelijke Tekenpunten), geschikt voor koper-Geplateerd inblikken, verguld, ingeblikt, FPC en andere soorten PCBs met verschillende kleuren. De four-way lichtbron is regelbaar, de telecentric lens, zijn het staalnetwerk en de PCB-raad tegelijkertijd verlicht.
9. Eenvoudige en gemakkelijk te gebruiken grafische Chinese/Engelse verrichtingsinterface voor de printer van het soldeerseldeeg
Het besturingssysteem van XP van gebruiksvensters en onafhankelijk ontwikkelde grafische mens-machine interface: vooral voor het navigatieeffect van programmadossiers, dat voor alle exploitanten geschikt is met de verrichting snel om vertrouwd te maken; de menu-stijl Chinese/Engelse omschakeling, het verrichtingslogboek, het foutenverslag/de foutenzelfdiagnose/het snelle/lichte alarm van de foutenanalyse en andere functies maken de verrichting eenvoudig en geschikt.
10. 2D de drukkwaliteitscontrole van het soldeerseldeeg en SPC-analyse
De 2D functie kan slechte drukproblemen zoals compensatie, weinig tin, ontbrekende druk, en zelfs tin snel ontdekken, en de opsporingspunten kunnen willekeurig worden verhoogd; SPC-de software kan de machinecpk index door de steekproef analyseren door de machine wordt verzameld de drukkwaliteit te verzekeren die
